HDY18 هيدرولیک ضربه توده راننده چکش

  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
  • HDY18 Hydraulic Impact Pile Driving Hammer
محل منبع چین
نام تجاری YEKUN
گواهی ISO 9001:2015
شماره مدل HDY18
مقدار حداقل تعداد سفارش 1 مجموعه
قیمت قابل مذاکره
جزئیات بسته بندی FCL
زمان تحویل 7-20 روز
شرایط پرداخت T/T، L/C، وسترن یونیون
قابلیت ارائه 20 ست در ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
پیام بگذارید
توضیحات محصول

ویژگی ها:

چکش هیدرولیکی سری HDY که با نیروگاه های سری E و D مطابقت دارد ، آخرین تجهیزات ساخت پایه ای صرفه جویی در انرژی و سازگار با محیط زیست است که توسط شرکت ما توسعه یافته است.از چند تکنولوژی کنترل هیدرولیک و الکتریکی پیشرفته استفاده می کند، با ویژگی هایی مانند کم صدا، آلودگی، کارایی بالا و صرفه جویی در انرژی، ایمنی و قابلیت اطمینان و استفاده آسان.مناسب برای ساخت سنگ شکن برای لوله های پیش ساخته و لوله های فولادی با شرایط و الزامات زمین شناسی مختلف، نیروگاه D550 همچنین می تواند با چکش های ارتعاش برای ساخت و ساز مطابقت داشته باشد، و آن را به یک نسل جدید ایده آل از ماشین آلات سنگ زنی تبدیل می کند.


سیستم هیدرولیکی دارای بهره وری بالا است، با یک جریان کار نامی حدود 200 ~ 250A، و می تواند با کابل های آلومینیومی 120 ~ 150 مربع مجهز شود.
کابل دارای یک ناحیه قطعی کوچک است و سبک وزن است، که شدت کار کارگران را به شدت کاهش می دهد؛ چکش هیدرولیکی HDY25 با موتور دیزل Dongfeng Cummins QSZ13-C550 مجهز است،دو پمپ پلنجر Rexroth A11VLO260 و یک پمپ دو تیغه Parker T67DB که به صورت سری به یک مجموعه پمپ متصل می شوند، که قدرت افزایش برای ساخت و ساز را فراهم می کند؛
استفاده از پمپ و شیر روغن اصلی مارک اول جهانی Rexroth با ثبات خوب، قابلیت اطمینان بالا و بهره وری بالا و صرفه جویی در انرژی؛
با استفاده از فیلتر بازگشت روغن مارک جهانی درجه یک Hedeke ، با سرعت جریان بالا ، دقت بالا و مقاومت بازگشت روغن کم ، می تواند
به طور موثر پاکسازی روغن سیستم را بهبود بخشد، میزان خرابی تجهیزات را کاهش دهد و عمر خدمات تجهیزات را افزایش دهد.
سیلندر هیدرولیک درایور پایل از مهر و موم های درجه یک مارک بین المللی Trelleborg استفاده می کند که نرخ شکست پایین، بهره وری بالا و عمر طولانی دارند.
با استفاده از یک کولر روغن سه در یک با قدرت بالا، همراه با یک کنترلگر دما برای کنترل دقیق دمای روغن،به طور کامل مشکل دمای بالای روغن را در رانندگی هیدرولیک حل می کند، به طور قابل توجهی کارایی محرک سنگ را بهبود می بخشد و به طور موثر عمر مهر و روغن هیدرولیکی را افزایش می دهد؛
این نیروگاه یک مخزن سوخت سطح بالا و طراحی تهویه داخلی را برای بهبود مکیدن پمپ روغن، موتور پمپ روغن، کابینت الکتریکی یا تبعید گرما موتور اتخاذ می کند.


ساختار اصلی و ظاهر:

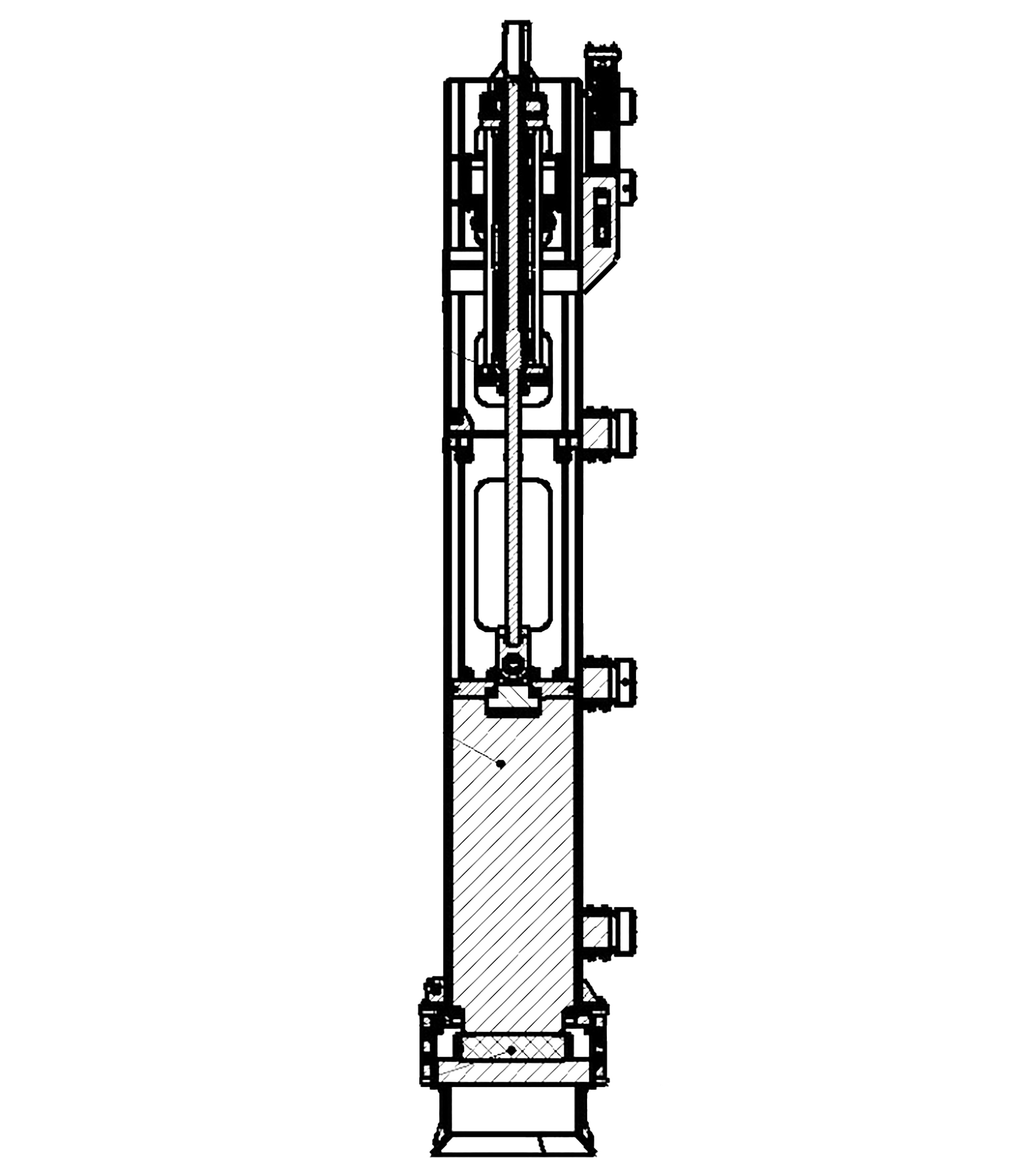

چکش هیدرولیک سری HDY از قطعات مکانیکی، سیستم هیدرولیک و سیستم الکتریکی تشکیل شده است. بخش مکانیکی بدن اصلی چکش هیدرولیک است.که کار خارجی را بر روی چکش انجام می دهدسیستم هیدرولیک منبع قدرت چکش هیدرولیک است، در حالی که سیستم الکتریکی ورودی انرژی و مرکز کنترل سیستم هیدرولیک است.

بخش مکانیکی شامل مجموعه هسته چکش، مجموعه بدن چکش، مجموعه سیلندر روغن، سرپوش بالای پیک، سرپوش پایین پیک، پد چکش، حلقه بافر پیک، عرشه فرود و غیره است.ماشین فرود برای صعود و فرود چکش های هیدرولیکی استفاده می شود· بدن چکش بدن پشتیبان کل بخش مکانیکی است که برای حمایت از سیلندر روغن و هسته چکش استفاده می شود.و کاپ پایین استیل در داخل کاپ بالا استیل آستین برای حمایت از استیل لوله و انتقال نیروی ضربه است؛ باد چکش و حلقه ی خنک کننده ی کلاه لوله بر روی کلاه لوله ی پایین نصب شده تا انتقال انرژی بین هسته ی چکش و لوله ی لوله به دست آید. The oil cylinder assembly of the hydraulic hammer achieves the lifting of the oil cylinder piston and the acceleration of gravity through the opening and closing of the plug-in valve installed on the valve block of the oil cylinderباز کردن و بستن دریچه پلاگین توسط دریچه سولنویدی و دریچه دنباله ای که بر روی بلوک دریچه سیلندر روغن نصب شده است کنترل می شود.
سیستم هیدرولیکی عمدتاً شامل یک نیروگاه، لوله های نفت، بطری های نفت و غیره است.
سیستم الکتریکی عمدتا از چهار بخش تشکیل شده است: کنترل کننده، جعبه کنترل الکترونیکی، سنسورها و موتور.


پارامتر محصول:

مدل واحد HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
حداکثر انرژی استریل KN.m 60 120 150 180 210 240 270 300 330 375
حداکثر حرکت
هسته چکش		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
فرکانس ضربه (bpm) bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
وزن بدن کوچک کیلوگرم 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000

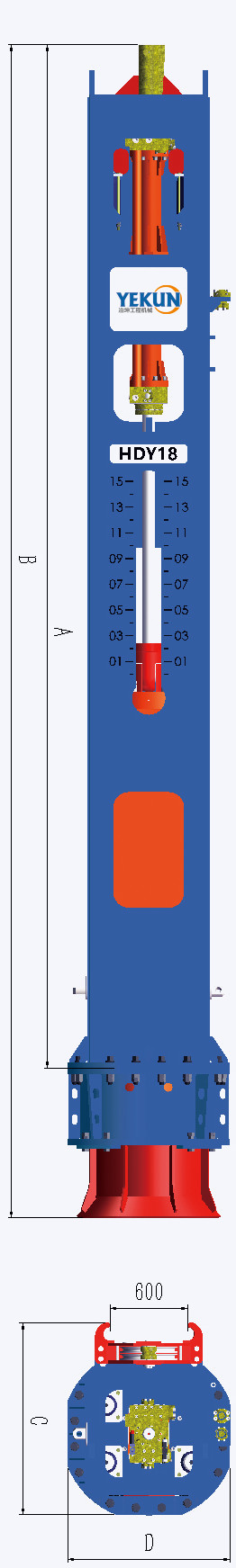

ارتفاع کل A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
ارتفاع کل B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
عرض جلو و عقب C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
عرض چپ و راست D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
وزن چکش هیدرولیک کیلوگرم 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
وزن تجهیزات فرود کیلوگرم 200 200 500 500 650 650 650 870 870 870
