HDY22 هيدرولیک ضربه توده راننده چکش

  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
  • HDY22 Hydraulic Impact Pile Driving Hammer
محل منبع چین
نام تجاری YEKUN
گواهی ISO 9001:2015
شماره مدل HDY22
مقدار حداقل تعداد سفارش 1 مجموعه
قیمت قابل مذاکره
جزئیات بسته بندی FCL
زمان تحویل 7-20 روز
شرایط پرداخت T/T، L/C، وسترن یونیون
قابلیت ارائه 20 ست در ماه

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
پیام بگذارید
توضیحات محصول

ویژگی‌ها:

چکش هیدرولیک سری HDY که با نیروگاه‌های سری E و D مطابقت دارد، جدیدترین تجهیزات ساخت و ساز فونداسیون است که توسط شرکت ما توسعه یافته و در مصرف انرژی صرفه‌جویی می‌کند و با محیط زیست سازگار است. این دستگاه از چندین فناوری پیشرفته کنترل هیدرولیکی و الکتریکی استفاده می‌کند و دارای ویژگی‌هایی مانند سر و صدای کم، عدم آلودگی، راندمان بالا و صرفه‌جویی در انرژی، ایمنی و قابلیت اطمینان و سهولت در عملکرد است. مناسب برای ساخت و ساز با چکش‌زنی شمع‌های لوله‌ای پیش‌ساخته و شمع‌های لوله‌ای فولادی با شرایط و الزامات زمین‌شناسی مختلف، نیروگاه D550 نیز می‌تواند با چکش‌های ارتعاشی برای ساخت و ساز مطابقت داشته باشد و آن را به نسل جدیدی از ماشین‌آلات شمع‌کوبی ایده‌آل تبدیل کند.


سیستم هیدرولیک دارای راندمان بالایی است، با جریان کاری نامی حدود 200 تا 250 آمپر، و می‌تواند به کابل‌های آلومینیومی 120 تا 150 میلی‌متر مربع مجهز شود.
کابل دارای سطح مقطع کوچکی است و سبک وزن است و تا حد زیادی شدت کار کارگران را کاهش می‌دهد. چکش هیدرولیک HDY25 مجهز به موتور دیزل Dongfeng Cummins QSZ13-C550، دو پمپ پیستونی Rexroth A11VLO260 و یک پمپ پره‌ای Parker T67DB است که به صورت سری متصل شده‌اند تا یک مجموعه پمپ را تشکیل دهند و نیروی محرکه لازم برای ساخت و ساز را فراهم کنند.
با استفاده از پمپ روغن اصلی و شیر Rexroth با نام تجاری درجه یک بین‌المللی، با پایداری خوب، قابلیت اطمینان بالا و راندمان بالا و صرفه‌جویی در انرژی;
با استفاده از فیلتر برگشت روغن Hedeke با نام تجاری درجه یک بین‌المللی، با نرخ جریان بالا، دقت فیلتراسیون بالا و مقاومت کم در برابر برگشت روغن، می‌تواند
به طور موثر تمیزی روغن سیستم را بهبود بخشد، میزان خرابی تجهیزات را کاهش دهد و عمر مفید تجهیزات را افزایش دهد;
سیلندرهای هیدرولیک شمع‌کوب از مهر و موم‌های Trelleborg با نام تجاری درجه یک بین‌المللی استفاده می‌کنند که دارای میزان خرابی کم، راندمان بالا و عمر طولانی هستند;
با استفاده از یک خنک‌کننده روغن سه در یک با قدرت بالا، همراه با یک کنترل‌کننده دما برای کنترل دقیق دمای روغن، به طور کامل مشکل دمای بالای روغن در شمع‌کوبی هیدرولیک را حل می‌کند، راندمان شمع‌کوبی را به طور قابل توجهی بهبود می‌بخشد و به طور موثر عمر مفید مهر و موم‌ها و روغن هیدرولیک را افزایش می‌دهد;
نیروگاه از یک مخزن سوخت با سطح بالا و طراحی تهویه اجباری داخلی برای بهبود مکش پمپ روغن، موتور پمپ روغن، کابینت برق یا اتلاف حرارت موتور استفاده می‌کند.

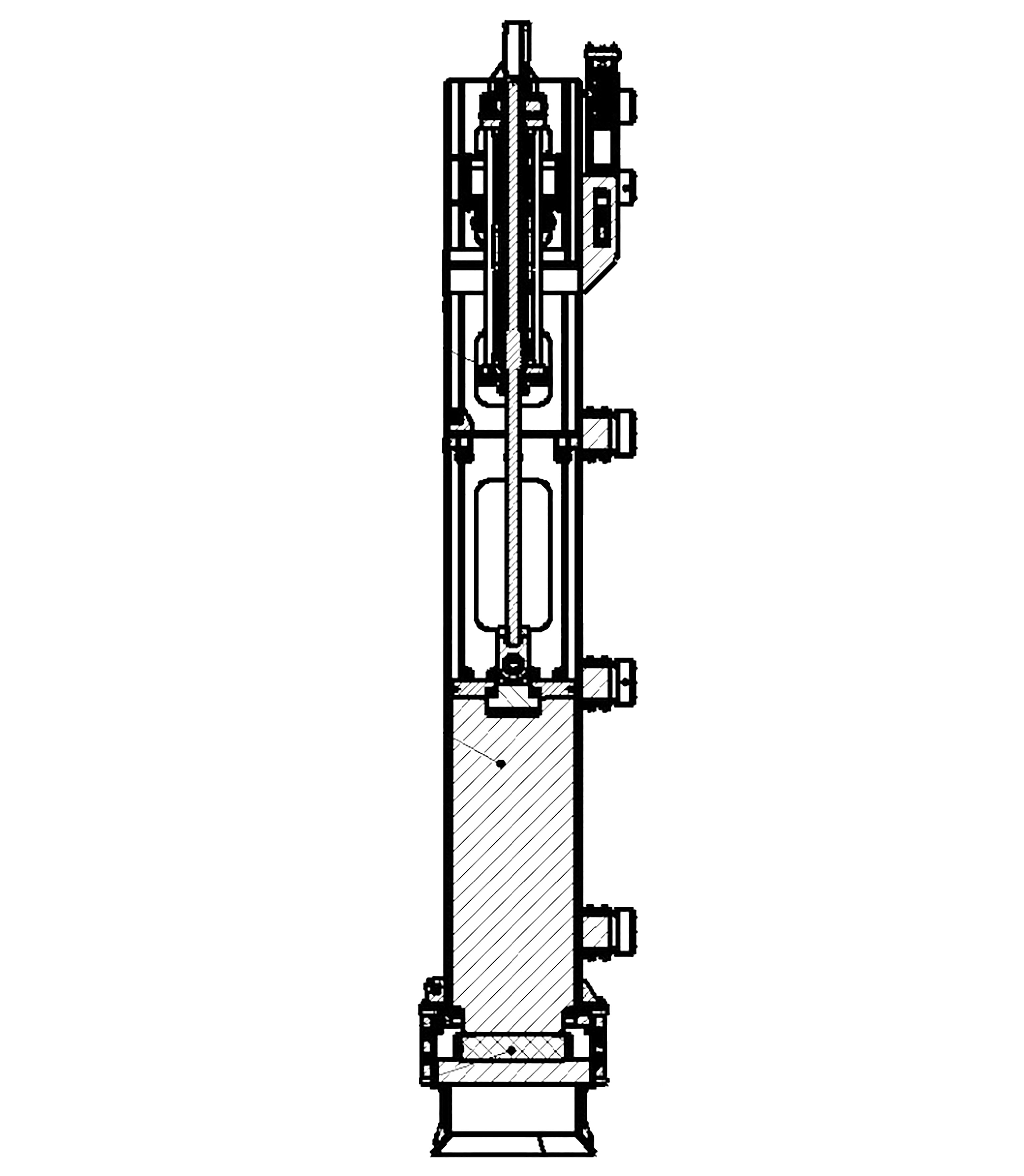

ساختار و ظاهر اصلی:

چکش هیدرولیک سری HDY از قطعات مکانیکی، سیستم هیدرولیک و سیستم الکتریکی تشکیل شده است. قسمت مکانیکی بدنه اصلی چکش هیدرولیک است که کار خارجی را روی چکش انجام می‌دهد. سیستم هیدرولیک منبع تغذیه چکش هیدرولیک است، در حالی که سیستم الکتریکی ورودی انرژی و مرکز کنترل سیستم هیدرولیک است.

قسمت مکانیکی شامل مجموعه هسته چکش، مجموعه بدنه چکش، مجموعه سیلندر روغن، کلاهک شمع بالایی، کلاهک شمع پایینی، پد چکش، حلقه بافر کلاهک شمع، چرخ دنده فرود و غیره است. چرخ دنده فرود برای صعود و فرود چکش‌های هیدرولیک استفاده می‌شود. بدنه چکش بدنه پشتیبانی‌کننده کل قسمت مکانیکی است که برای پشتیبانی از سیلندر روغن و هسته چکش استفاده می‌شود. کلاهک شمع بالایی در قسمت زیرین بدنه چکش ثابت شده است و کلاهک شمع پایینی در داخل کلاهک شمع بالایی قرار می‌گیرد تا از شمع لوله‌ای پشتیبانی کند و نیروی ضربه را منتقل کند. پد چکش و حلقه بافر کلاهک شمع بر روی کلاهک شمع پایینی نصب می‌شوند تا انتقال انرژی بین هسته چکش و شمع لوله‌ای انجام شود. مجموعه سیلندر روغن چکش هیدرولیک با باز و بسته شدن شیر پلاگین که روی بلوک شیر سیلندر روغن نصب شده است، بلند شدن پیستون سیلندر روغن و شتاب گرانش را به دست می‌آورد. باز و بسته شدن شیر پلاگین توسط شیر برقی و شیر توالی که روی بلوک شیر سیلندر روغن نصب شده است، کنترل می‌شود.
سیستم هیدرولیک عمدتاً از یک نیروگاه، لوله‌های روغن، سیلندر روغن و غیره تشکیل شده است.
سیستم الکتریکی عمدتاً از چهار قسمت تشکیل شده است: کنترل‌کننده، جعبه کنترل الکترونیکی، سنسورها و موتور.


پارامتر محصول:

مدل واحد HDY5 HDY8 HDY10 HDY12 HDY14 HDY16 HDY18 HDY20 HDY22 HDY25
حداکثر انرژی ضربه KN.m 60 120 150 180 210 240 270 300 330 375
حداکثر کورس
هسته چکش		 mm 1200 1500 1500 1500 1500 1500 1500 1500 1500 1500
فرکانس ضربه bpm bpm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 20-70 20-70 20-70
وزن بدنه ضربه‌زن kg 5000 8000 10000 12000 14000 16000 18000 20000 22000 25000
ارتفاع کل A mm 5930 6230 6750 7270 7670 7670 8020 7920 8220 8620
ارتفاع کل B mm 6960 7260 7760 8430 8830 8830 9180 9080 9380 9780
عرض جلو و عقب C mm 1400 1520 1520 1460 1460 1490 1490 1720 1720 1720
عرض چپ و راست D mm 1140 1260 1260 1260 1260 1260 1260 1500 1500 1500
وزن چکش هیدرولیک kg 9450 12650 15200 20200 22600 24650 27100 32350 34680 38000
وزن چرخ دنده فرود kg 200 200 500 500 650 650 650 870 870 870
