کنترل فرکانس ضربه قابل تنظیم و راه حل سازگاری با فضای محدود برای حفاری های 32 تا 40 تنی

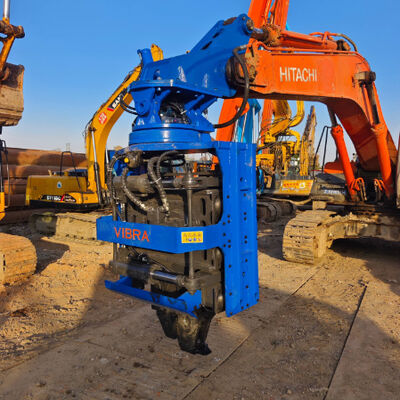

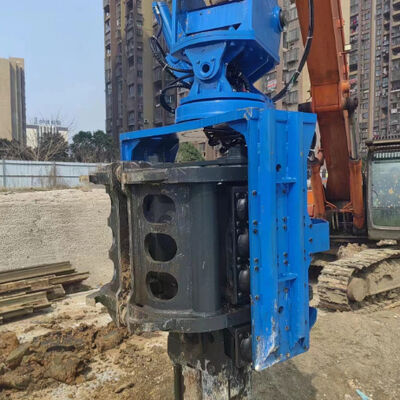

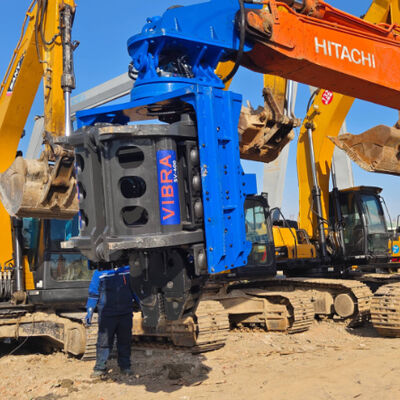

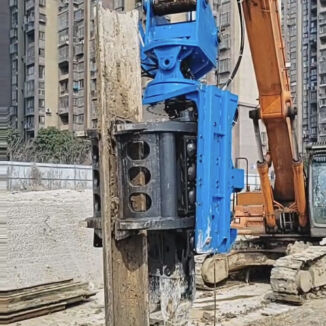

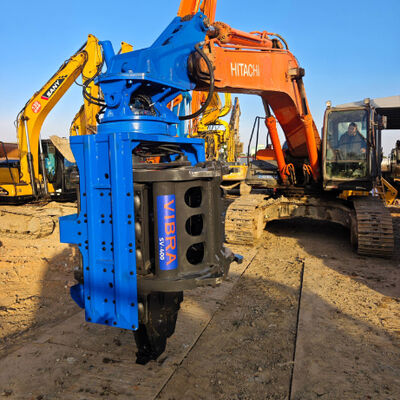

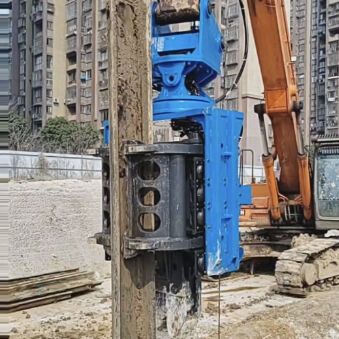

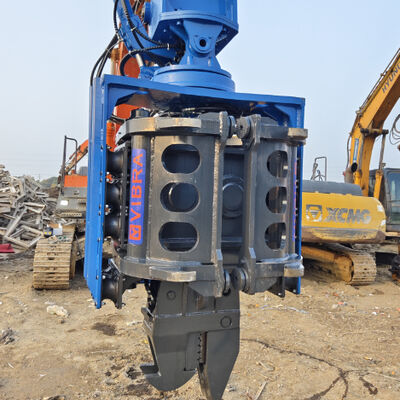

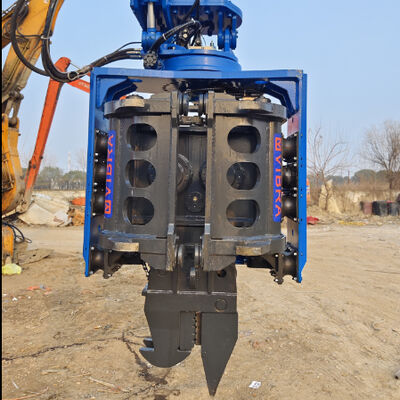

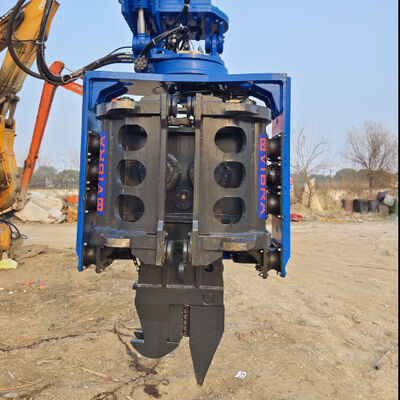

درایور استیل گیربکس جانبی SV400 یک اتصال چکش هائیدرولیک ارتعاش است که به طور خاص برای حفاری های 32-40 تن ساخته شده است.این قابلیت انعطاف پذیری استثنایی را در محیط های خالی و محدود فضایی مانند بازسازی کارخانه ارائه می دهد.این پروژه ها شامل پروژه های ساخت پل ها، تمدید تونل ها و پروژه های پایه ای خورشیدی در سراسر جنوب شرقی آسیا، هند و روسیه می باشد.SV400 از یک سیستم کلیمپ گرفتن جانبی همراه با یک مجموعه مکانیسم چرخش کامل و یک راه حل سازگاری فضای محدود برای حرکت و استخراج استیل های ورق استفاده می کند، H-Beams، و ستون های لوله که دیگران نمی توانند قرار بگیرند.

1.ساز و کار مکانیسم چرخش کامل
SV400 مجهز به یک مجموعه مکانیسم چرخش کامل است که چرخش مستمر 360 ° از انبار قفل شده را امکان پذیر می کند.این اجازه می دهد تا اپراتور به جهت هر پروفایل توده به زاویه دقیق مورد نیاز بدون تغییر موقعیت حفاری ٪ یک مزیت حیاتی در هنگام کار در برابر دیوارهای موجودبرای پروژه های در راهروهای شهری متراکم (به عنوان مثال، جاکارتا،بمبئی، یا حلقه مرکزی مسکو) ، مجموعه کامل مکانیسم چرخش زمان تنظیم را در مقایسه با چکش های سر ثابت 40٪ کاهش می دهد.

2.لوله ی خودروزی با نگهداری کم
چکش های ارتعاش به طور سنتی از برنامه های مکرر روغن کردن لاغری رنج می برند. SV400 این مشکل را با تکنولوژی خود روان کننده لاغری کم نگهداری حل می کند.تمام لگن های گودال منحرف با روان کننده جامد که مقدار کنترل شده را تحت گرما و فشار آزاد می کند، مستمر می شودبرای پیمانکاران کار در مکان های دور افتاده (میدان های نفتی سیبری، بزرگراه های روستایی هند،یا جاده های معدن اندونزی)، خود روان کننده است و نگهداری کم به طور مستقیم به کاهش هزینه های مصرفی و زمان توقف کمتر منجر می شود.

3.کنترل فرکانس ضربه قابل تنظیم
SV400 دارای یک کنترل فرکانس ضربه قابل تنظیم است که به اپراتور اجازه می دهد تا سرعت ارتعاش را از 2300 تا 5000 rpm از طریق یک صفحه در کابین تغییر دهد.این به سادگی روشن / خاموش نیست ، امکان تغییر فرکانس در زمان واقعی را در حالی که چکش در حال اجرا است. فرکانس پایین (2300 ~ 3000 rpm) برای گل های متراکم یا نفوذ سنگ شروع ایده آل است.فرکانس بالا (۴۰۰۰/۵۰۰۰ دور در دقیقه) در خاک های دانه دار و برای استخراجکنترل فرکانس ضربه قابل تنظیم همچنین به جلوگیری از ارتعاش زمین که می تواند به سازه های مجاور آسیب برساند کمک می کند.

4.طراحی هزینه نگهداری کم
فراتر از لاغرهای، تمام SV400 از فلسفه طراحی هزینه نگهداری کم پیروی می کند. لوله های هیدرولیکی با شعاع های خم بزرگ هدایت می شوند و توسط دستبند های مقاوم در برابر سایش محافظت می شوند.تمام قطعات پوشیدن (ادغام های فک کلیمپ)، پین های محور و بوشینگ ها) برای تعویض سریع با استفاده از ابزار استاندارد طراحی شده اند.بطری های کلیمپ جانبی و پایین مجهز به میله های کروم شده و مهر و موم های پاک کننده دوگانه برای مقاومت در برابر ورود گرد و غبار و گل هستنددر طول یک چرخه زندگی 5 ساله،طراحی با هزینه نگهداری کم، کل هزینه مالکیت را در مقایسه با لوازم جانبی چکش های معمولی، حدود ۳۰ درصد کاهش می دهد .

5.راه حل سازگاری با فضای محدود
SV400 یک راه حل کامل برای انطباق با فضای محدود است. نه فقط یک چکش بلکه یک سیستم است. ابعاد فشرده آن (1400 میلی متر عرض،3056 mm بلند) اجازه می دهد تا تحت موانع بالا تا 4 متر کار کند.. پیکربندی دستگیره جانبی نیاز به یک برج سرب را از بین می برد، بنابراین بازوی حفاری می تواند در مقابل دیوار کار کند. علاوه بر این، کلیمپ پایین به عنوان یک راهنمای پایدار عمل می کند.جلوگیری از تکان دادن توده در خندق های باریکبرای گسترش کارخانه که در آن سقف سقف محدود فضای سر، و یا برای راه آهن زیرپایان با آزادی عمودی محدود،راه حل سازگاری با فضای محدود امکان انبار را فراهم می کند که در غیر این صورت نیاز به اصلاحات ساختاری گران قیمت یا روش های جایگزین پایه عمیق دارد..

Q1: چگونه مونتاژ مکانیسم چرخش کامل در شرایط گل آلود یا شن و ماسه انجام می شود؟
A: مجموعه کامل مکانیسم چرخش به طور کامل با مهر و موم لب دوگانه و یک اتاق چربی تحت فشار بسته شده است. حتی پس از غوطه ور شدن در آب لجن (معمول در سایت های هند و جنوب شرقی آسیا) ،درایو چرخش همچنان به خوبی کار می کند.ما توصیه می کنیم یک چرخه چرخش کوتاه هر ساعت برای توزیع مجدد چربی.

س2: آیا لاغری خود روان کننده با کم نگهداری واقعاً بدون تعمیر و نگهداری است؟
A: طراحی کم نگهداری خود روان کننده، روغن گذاری روزانه را از بین می برد. با این حال، بازرسی بصری از مهر های محفظه عجیب و غریب هر 500 ساعت توصیه می شود.تعویض لاغرها تنها بعد از 1 مورد نیاز است،500~2,000 ساعت، که 3-4 برابر بیشتر از لاغرهای معمولی است. کیت کامل لاغری به عنوان قطعات جایگزین در دسترس است.

س3: آیا می توان کنترل فرکانس ضربه تنظیم شده را به مدل های قدیمی SV مجهز کرد؟
A: کنترل فرکانس ضربه تنظیم پذیر نیاز به شیر متناسب یکپارچه و پتانسیومتر نصب شده در کابین دارد. برای واحدهای موجود SV400، ما یک کیت ارتقاء ارائه می دهیم.برای مدل های دیگر (SV150-SV300)، ارتقا امکان پذیر است اما نیاز به تعویض دسته کنترل جریان دارد لطفا با تیم فنی ما مشورت کنید.

سوال 4: چه ویژگی های خاصی طراحی هزینه نگهداری کم را تشکیل می دهند؟
ج: طراحی با هزینه نگهداری کم شامل: 1) صفحه های فرسایش نوع کارتریج در فک کلیمپ های جانبی (بدون جوش قابل تعویض) ، 2) بوش های محور خود روان کننده،3) لوله های هیدرولیکی با رنگ های کد شده با محافظ های سایش، و 4) یک بانک روان کننده مرکزی که اجازه می دهد تا روغن تمام پین ها از یک نقطه قابل دسترسی باشد. هزینه های نگهداری سالانه به طور معمول 20-30٪ کمتر از چکش های قابل مقایسه است.

س5: آیا راه حل سازگاری با فضای محدود می تواند رانندگی و استخراج را در مناطق تنگ انجام دهد؟
پاسخ: بله. راه حل سازگاری با فضای محدود از کلیمپ جانبی برای گرفتن انبار و کلیمپ پایین به عنوان یک ثبات دهنده استفاده می کند. برای استخراج،همان نیروهای فشرده سازی (465 kN سمت / 520 kN پایین) در ترکیب با ارتقاء ارتعاش به طور موثر کار می کنند حتی زمانی که فضای خالی بالای سر به 0 محدود می شودما موفق به استخراج 12 متری از چوب ها در داخل یک کارخانه با تنها 4.2 متر فضای عمودی شدیم.

• هند: در مراکز شهری شلوغ مانند بمبئی، مونتاژ مکانیسم چرخش کامل اجازه می دهد تا جهت گیری توده بدون تکان دادن بدنه حفاری در خیابان های باریک انجام شود.طراحی هزینه نگهداری کم به پیمانکاران آگاه هزینه ای که برای پروژه های مترو و پل پیشنهاد می دهند، جذب می شود.

• جنوب شرقی آسیا: رطوبت بالا و باران های موسمی مشکلی نیستند راه حل سازگاری فضای محدود برای گسترش پارکینگ زیرزمینی و تقویت دیوار کانال در بانکوک ایده آل است، شهر هو شي مين و مانيلا

• روسیه: دمای زمستانی به -30°C کاهش می یابد. کنترل فرکانس ضربه قابل تنظیم اجازه می دهد تا اپراتورها با دورهای پایین در دقیقه شروع به گرم کردن روغن هیدرولیک به تدریج کنند.مجموعه کامل مکانیسم چرخش از روغن با دمای پایین (درجه -40 °C) به عنوان استاندارد استفاده می کندطراحی با هزینه نگهداری پایین، نیاز به تعمیرات در مناطق دور افتاده سیبری را به حداقل می رساند.
