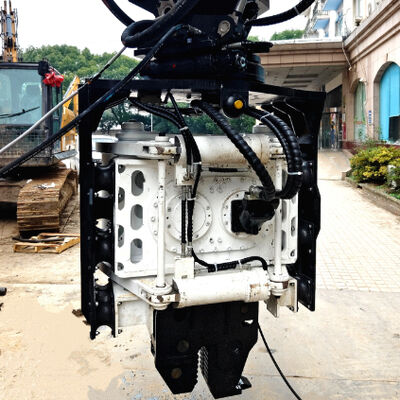

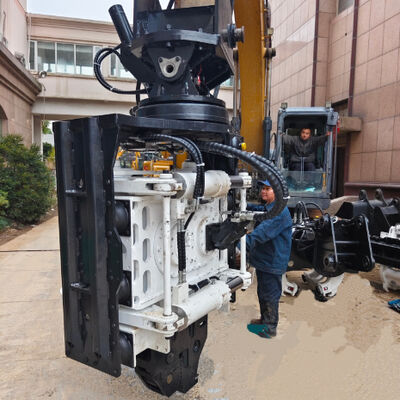

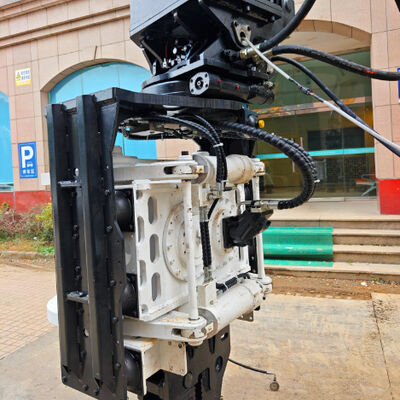

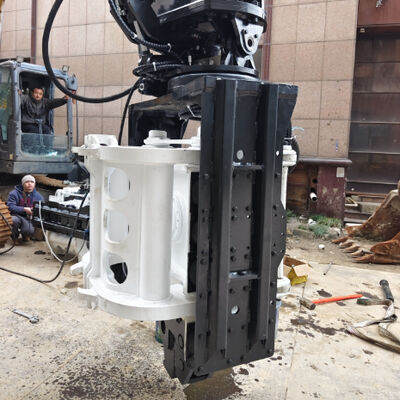

درایور شمع دستگیره جانبی SV300 – سیستم ادغام جریان پمپ دوگانه و مجموعه شیر کنترل یکپارچه برای بیل مکانیکی 25 تا 32 تن

SV300 Side Grip Pile Driver یک اتصال ارتعاشی هیدرولیک است که برای بیل مکانیکی های 25 تا 32 تنی مهندسی شده است. متعلق به سری SV ما است که برای راندن و استخراج شمع‌های ورق فولادی، تیرهای H و شمع‌های لوله در فضاهای کم ارتفاع و باریک مانند نوسازی کارخانه‌ها، زیرگذر پل‌ها، توسعه تونل‌ها و پروژه‌های زیربنایی شهری طراحی شده است. SV300 دارای پنج ویژگی هیدرولیکی و ساختاری پیشرفته است: یک سیستم ادغام جریان پمپ دوگانه، یک مجموعه شیر کنترل یکپارچه، یک واحد شیر ادغام جریان بالا، یک راه حل سازگاری کامل با فضای محدود، و خروجی لرزش فرکانس بالا (558 kN، 2300-3000 دور در دقیقه). این ویژگی‌ها با هم کار می‌کنند تا قدرت استثنایی، کنترل دقیق، و توانایی کار در جایی که درایورهای شمع معمولی نمی‌توانند جای بگیرند، ارائه دهند.

SV300 مجهز به سیستم ادغام جریان پمپ دوگانه است که مدیریت توان هیدرولیک دو مرحله ای را امکان پذیر می کند. در حالت عادی، یک مدار تک پمپ جریان کافی را برای شمع بندی یا استخراج نور فراهم می کند و باعث صرفه جویی در مصرف سوخت و کاهش تولید گرما می شود. هنگامی که شمع با سنگ ریزه متراکم، پر فشرده یا خاک رس سفت مواجه می شود، سیستم به طور خودکار جریان را از پمپ دوم ادغام می کند - بلافاصله قدرت هیدرولیک را به موتور ارتعاشی افزایش می دهد. این نیروی گریز از مرکز را تا 558 کیلونیوتن کامل افزایش می‌دهد و به SV300 اجازه می‌دهد بر شرایط سخت زمین‌شناسی غلبه کند بدون اینکه دستگاه حامل را ارتقا دهد. فرآیند ادغام صاف و بدون ضربه است و از چکش و بیل مکانیکی محافظت می کند. برای اپراتورهایی که در لایه های مخلوط خاک کار می کنند (که در دلتاهای رودخانه ها و دشت های آبرفتی رایج است)، این ویژگی به طور قابل توجهی بهره وری را بهبود می بخشد.

SV300 دارای یک مجموعه شیر کنترل یکپارچه است که از برندهای هیدرولیک پیشرو بین المللی وارد شده است. این بلوک دریچه فشرده تمام عملکردهای هیدرولیک را متمرکز می کند: شروع/توقف لرزش، جهت چرخش غیرعادی، تنظیم جریان، کنترل شیب و کنترل چرخش. کنترل مستقل هر عمل، تعمیر و نگهداری و عیب یابی را ساده می کند، شلنگ خارجی شلنگ را کاهش می دهد و زمان پاسخ را بهبود می بخشد. برخلاف سیستم‌های سنتی با چندین شیر مجزا که توسط شیلنگ‌های بلند متصل می‌شوند، طراحی یکپارچه نقاط نشتی را به حداقل می‌رساند و تلفات فشار را کاهش می‌دهد. مجموعه شیر برای فشار کاری 32 مگاپاسکال درجه بندی شده است و شامل کاهش فشار داخلی و محافظ ضد حفره است. برای صاحبان ناوگان، این به معنای خرابی های هیدرولیک کمتر و تشخیص سریع تر است.

مکمل سیستم ادغام پمپ دوگانه، SV300 دارای یک واحد شیر ادغام با جریان بالا است که جریان ترکیبی هر دو پمپ را مدیریت می کند. این دستگاه برای تحمل 280 لیتر در دقیقه (حداکثر جریان عملیاتی SV300) در 32 مگا پاسکال بدون افت فشار قابل توجه طراحی شده است. واحد سوپاپ با جریان بالا شامل قرقره های ماشینکاری شده دقیق و صندلی های سخت شده برای عمر طولانی است. هنگامی که اپراتور "حالت تقویت" را انتخاب می کند، واحد شیر گذرگاه های داخلی را برای ادغام دو جریان پمپ به طور یکپارچه باز می کند. این واحد همچنین کنترل جریان متناسب را ارائه می دهد و به اپراتور اجازه می دهد فرکانس ارتعاش را از 2300 تا 3000 دور در دقیقه تغییر دهد. نتیجه، انتقال قدرت صاف و قابل تنظیم است که دقیقاً با شرایط خاک مطابقت دارد - از خاک رس نرم تا سنگ هوازده.

SV300 به عنوان یک راه حل کامل سازگار با فضای محدود طراحی شده است. طراحی آن هر محدودیتی را که در سایت‌های شغلی با فضای کم و دسترسی محدود وجود دارد برطرف می‌کند:

• گیره گرفتن از جانبی نیاز به یک رهبر عمودی بلند را از بین می برد و فاصله بالای سر مورد نیاز را تا 3.5 متر کاهش می دهد.

• ابعاد جمع و جور (1343 × 1230 × 2923 میلی متر) به چکش اجازه می دهد تا از طریق درگاه های استاندارد و بین دیوارهای نزدیک به هم قرار بگیرد.

• چرخش مداوم 360 درجه و شیب دو طرفه ± 30 درجه امکان قرارگیری دقیق شمع ها را بدون حرکت بیل مکانیکی فراهم می کند.

• صندلی های گیره ای قابل تعویض امکان تعویض سریع بین شمع های ورق فولادی، تیرهای H و شمع های لوله بدون ابزار را فراهم می کند.

• سیستم بستن دوگانه (گیره جانبی + گیره پایین) شمع را حتی در هنگام کار در زوایای شیب شدید به طور ایمن نگه می دارد.
  برای پیمانکارانی که روی توسعه کارخانه، زیرگذر پل ها، ساخت و ساز داخلی یا ترانشه های شهری کار می کنند، SV300 یک بیل مکانیکی استاندارد 25 تا 32 تنی را به یک ماشین شمع بندی بسیار قابل مانور تبدیل می کند که می تواند به مناطقی دسترسی پیدا کند که هیچ شمع گیر دیگری نمی تواند به آن برسد.

SV300 خروجی ارتعاش با فرکانس بالا 2300-3000 دور در دقیقه (قابل تنظیم از طریق کنترل جریان) با نیروی گریز از مرکز 558 کیلو نیوتن (ممان خروج از مرکز 5.6 کیلوگرم بر متر) ارائه می کند. لرزش فرکانس بالا به سرعت خاک اطراف شمع را مایع می کند و مقاومت اصطکاکی را تا 75 درصد کاهش می دهد. مزایای کلیدی عبارتند از:

• نفوذ سریع - یک شمع ورق فولادی 12 متری را می توان در 60 تا 90 ثانیه در ماسه یا خاک رس با چگالی متوسط ​​هدایت کرد.

• استخراج صاف - حتی توده هایی که برای ماه ها ته نشین شده اند را می توان با کمترین تلاش کشید.

• کاهش ارتعاش جانبی - نیروهای افقی از بین می روند و از بوم بیل مکانیکی و سازه های مجاور محافظت می کنند.

• نویز کمتر - فرکانس بالا طیف آکوستیک را از ضربات آزاردهنده با فرکانس پایین دور می کند.
  فرکانس قابل تنظیم به اپراتور اجازه می دهد تا تنظیمات بهینه را برای هر لایه خاک شماره گیری کند: فرکانس پایین (2300-2500 دور در دقیقه) برای خاک های نرم برای صرفه جویی در سوخت، فرکانس بالاتر (2700-3000 دور در دقیقه) برای زمین متراکم یا یخ زده برای به حداکثر رساندن نفوذ.

• آسیای جنوب شرقی – پروژه های زیربنایی شهری اغلب دارای شرایط خاکی مخلوط هستند (رس نرم تا ماسه متراکم). سیستم ادغام جریان پمپ دوگانه و واحد دریچه ادغام با جریان بالا، توان مورد نیاز را بدون بزرگ‌کردن کریر فراهم می‌کنند. راه حل انطباق با فضای محدود اجازه می دهد تا زیر پل هوایی موجود و بین ساختمان ها شمع بندی شود.

• هند – پیمانکاران حساس به هزینه از مجموعه شیر کنترل یکپارچه بهره می برند که نشت شلنگ و زمان تعمیر و نگهداری را کاهش می دهد. خروجی ارتعاش با فرکانس بالا در خاک های متنوع فلات دکن و دشت گنگ کارآمد است. طراحی فشرده برای جاده های روستایی باریک و زیرگذرهای پل ایده آل است.

• روسیه - آب و هوای سرد و مناطق دورافتاده نیاز به هیدرولیک قابل اعتماد دارند. مجموعه سوپاپ یکپارچه و سیستم ادغام پمپ دوگانه به طور مداوم در دماهای پایین با سیالات مناسب کار می کنند. راه حل انطباق با فضای محدود برای بلوک های لنگر خط لوله و پایه های همیشه منجمد که در آن دسترسی محدود است بسیار ارزشمند است.

A: سیستم ادغام جریان پمپ دوگانه خروجی دو پمپ هیدرولیک (معمولاً از مدارهای اصلی و کمکی بیل مکانیکی) را ترکیب می کند. در حالت استاندارد، یک پمپ جریان را برای کارکرد با انرژی کارآمد فراهم می کند. هنگامی که با خاک سخت مواجه می شوید، سیستم پمپ دوم را ادغام می کند و جریان را به چکش دو برابر می کند و نیروی گریز از مرکز را به 558 کیلو نیوتن کامل می رساند.

A: مجموعه شیر کنترل یکپارچه چندین شیر مجزا و شیلنگ های بلند را با یک بلوک جمع و جور جایگزین می کند. این امر نقاط نشت احتمالی را کاهش می دهد، عیب یابی را ساده می کند و زمان پاسخ را بهبود می بخشد. تمام عملکردها (شروع/توقف لرزش، چرخش، شیب، کنترل جریان) از طریق یک واحد کنترل می شوند.

ج: با هم کار می کنند. سیستم ادغام جریان پمپ دوگانه به مدار هیدرولیک کلی اشاره دارد که دو جریان پمپ را ترکیب می کند. واحد شیر ادغام جریان بالا جزء شیر خاصی است که ادغام را انجام می دهد و جریان ترکیبی را تا 280 لیتر در دقیقه تنظیم می کند. هر دو در طراحی SV300 ادغام شده اند.

A: این ترکیبی از گیره گرفتن از جانبی (بدون پیشرو عمودی)، ابعاد جمع و جور (طول 1.34 متر، عرض 1.23 متر، ارتفاع 2.92 متر)، چرخش مداوم 360 درجه، شیب ± 30 درجه، و سیستم گیره با تغییر سریع است. شما می توانید در زیر سقف های 3.5 متری و بین دیوارها با فاصله 1.3 متری کار کنید - مکان هایی که شمع گردان های معمولی نمی توانند به آنجا بروند.

پاسخ: برای اکثر انواع خاک، بله. خروجی ارتعاش فرکانس بالا (2300-3000 دور در دقیقه) خاک را سریعتر از فرکانس پایین (1500-2000 دور در دقیقه) مایع می کند. همچنین ارتعاش جانبی کمتری ایجاد می کند و صدای درک شده کمتری ایجاد می کند. فرکانس قابل تنظیم SV300 به شما امکان می دهد از دور کمتر در خاک نرم برای صرفه جویی در سوخت و دور بیشتر در خاک متراکم برای حداکثر نفوذ استفاده کنید.

A: با صندلی های گیره قابل تعویض: شمع های ورق فولادی نوع U و Z (تا 12 تا 15 متر)، تیرهای H تا 350 میلی متر و شمع های لوله دایره ای تا قطر 600 میلی متر.

پاسخ: هر بیل مکانیکی 25 تا 32 تنی (کوماتسو، هیتاچی، SANY، XCMG، لیوگونگ، و غیره) با یک جفت سریع هیدرولیک و دو مدار کمکی (برای ادغام دو پمپ) یا حداقل یک مدار با دبی حداکثر 280 لیتر در دقیقه. نصب معمولاً یک روز طول می کشد.
