هيدرولیک درایور دسته بندي جانبي برای فضاهای محدود
جزئیات محصول
| لحظه عجیب و غریب | 6.6 کیلوگرم | فرکانس | 2300 تا 3000 دور در دقیقه |
|---|---|---|---|
| نیروی گریز از مرکز | 656 کیلونی | نیروی گیره جانبی | 465 کیلونی |
| نیروی گیره پایین | 520 کیلونیوتن | وزن | 3870 کیلوگرم |
| بیل مکانیکی قابل اجرا | 32 تا 40 تن | ||
| برجسته کردن | دستگاه کوبش شمع با گیره جانبی برای فضاهای تنگ,دستگاه کوبش شمع با گیره جانبی 9 متری,دستگاه کوبش شمع با گیره جانبی فشرده و قدرتمند |
||
توضیحات محصول
مقدمه

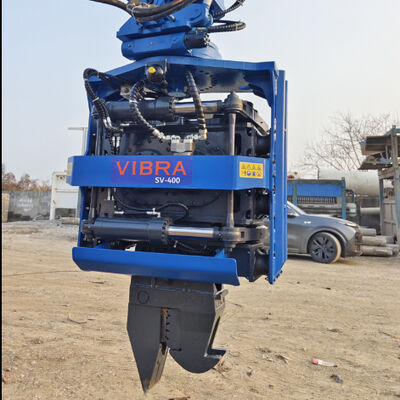

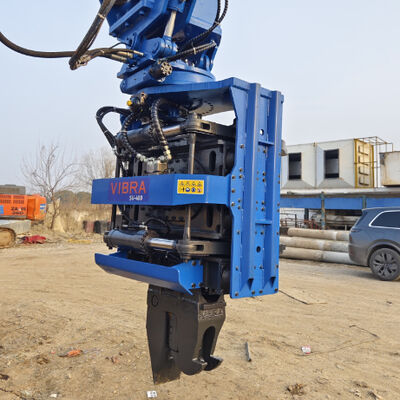

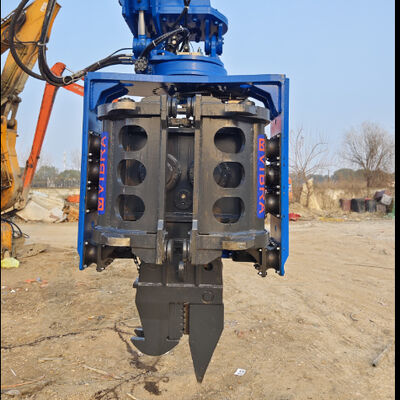

SV-400 یک درایور شمع دستگیره جانبی با ظرفیت بالا است - شکلی تخصصی از چکش ارتعاشی هیدرولیک که برای فضای سر کم و فضاهای محدود مهندسی شده است. برخلاف درایورهای شمع معمولی که به فاصله عمودی بلند نیاز دارند، SV-400 مستقیماً روی بیل‌های ۳۲ تا ۴۰ تنی نصب می‌شود و به طور موثر در زیر پل‌ها، داخل کارخانه‌ها، در تونل‌ها و در امتداد خطوط راه‌آهن کار می‌کند. این دستگاه دارای چرخش کامل 360 درجه پیوسته و سر محرک دو طرفه (30± درجه) است که به اپراتور اجازه می دهد تا شمع را در هر زاویه ای بدون حرکت بیل مکانیکی قرار دهد. SV-400 با قابلیت عملیات فضای پایین (ارتفاع کل با گیره: 3056 میلی متر)، می تواند در فضاهایی با ارتفاع 3.5 تا 4 متر به صورت عمودی کار کند. سیستم تعویض سریع ابزار با رابط‌های گیره استاندارد قابل تعویض، از شمع‌های ورق فولادی، تیرهای H و شمع‌های لوله دایره‌ای - همه با یک دستگاه پشتیبانی می‌کند. SV-400 نیروی گریز از مرکز 656 کیلو نیوتن را ارائه می کند (طبق کاتالوگ: 激振力 656 kN - توجه داشته باشید که کاتالوگ 658 را نشان می دهد؟ در واقع جدول برای SV-400 عدد 656 را می گوید؟ بیایید بررسی کنیم: SV-400激振力 در جدول 5=5 می گوید: SV-300، 656 برای SV-400، 772 برای SV-500)، در 32 مگاپاسکال کار می کند، و به جریان 280-360 L/min نیاز دارد، که آن را به راه حل ایده آل برای انباشته شدن فضای محدود متوسط تا بزرگ در سراسر روسیه، هند و جنوب شرقی تبدیل می کند.
ویژگی ها و مزایا کلیدی (ادغام 5 کلمه کلیدی)
| ویژگی | سود برای پروژه‌های فضای محدود و فضای محدود |
|---|---|
| راننده شمع دستگیره جانبی | طراحی گیره جانبی نیاز به لیدرهای بلند را بی نیاز می کند. دو مجموعه گیره (گیره جانبی + گیره پایینی) چسبندگی ایمن را فراهم می کند. یک دستگاه بستن، تعیین موقعیت، رانندگی و استخراج را کامل می کند - بدون تجهیزات کمکی. ایده آل برای سایت هایی که فضای عمودی محدود است. |
| چرخش کامل 360 درجه پیوسته | حلقه چرخان دقیق چرخش نامحدود را فراهم می کند. چکش و شمع را بدون جابجایی بیل مکانیکی تغییر دهید - در طبقات شلوغ کارخانه، زیر عرشه پل ها و درگاه های تونل بسیار مهم است. باعث صرفه جویی در زمان و کاهش آماده سازی سایت می شود. |
| سر رانندگی کج دو طرفه | 30± درجه شیب در دو جهت. به راندن شمع‌های ورق زاویه‌دار برای دیوارهای حائل، حفاظت از شیب، یا تقویت حاشیه رودخانه اجازه می‌دهد. همچنین زمین ناهموار را جبران می کند و شمع ها را حتی روی سطوح شیب دار کاملاً عمودی نگه می دارد. |
| قابلیت عملیات فضای سر کم | ارتفاع کلی جمع و جور (3056 میلی متر با اتصال دهنده و گیره) کار در ساختارهای با فاصله کم را امکان پذیر می کند. ایده آل برای الحاقات کارخانه که جرثقیل های سقفی یا تیرهای سقف فضای عمودی را محدود می کنند یا در زیر پل های موجود در طول پروژه های تعریض. |
| سیستم تعویض سریع ابزار | رابط های صندلی استاندارد گیره قابل تعویض. بین فک های شمع ورق فولادی، دستگیره های پرتو H و گیره های لوله دایره ای در عرض چند دقیقه تعویض کنید. ابزار خاصی لازم نیست. یک SV-400 منفرد، چندین نوع شمع را کنترل می کند - ناوگان تجهیزات و هزینه های اجاره را کاهش می دهد. |
مشخصات اضافی از کاتالوگ (SV-400):
-
لحظه خروج از مرکز: 6.6 کیلوگرم
-
نیروی گریز از مرکز: 656 کیلونیوتن
-
محدوده فرکانس: 2300-5000 دور در دقیقه (بازه قابل تنظیم گسترده)
-
نیروی گیره جانبی: 465 کیلو نیوتن | نیروی گیره پایین: 520 کیلو نیوتن
-
فشار کاری: 32 مگاپاسکال
-
جریان کار: 280-360 L/min
-
زاویه چرخش / شیب: 360 درجه / 30 ± درجه
-
ابعاد (L×W×H): 1400×1315×3056 میلی متر
-
وزن (شامل کانکتور و گیره): 3870 کیلوگرم
-
بیل مکانیکی مناسب: 32-40 تن
پارامترهای فنی - SV-400
| پارامتر | ارزش |
|---|---|
| لحظه عجیب و غریب | 6.6 کیلوگرم |
| نیروی گریز از مرکز | 656 کیلونیوتن |
| محدوده فرکانس | 2300 - 5000 دور در دقیقه |
| نیروی گیره جانبی | 465 کیلونیوتن |
| نیروی گیره پایین | 520 کیلونیوتن |
| فشار کاری | 32 مگاپاسکال |
| جریان کاری | 280 - 360 لیتر در دقیقه |
| زاویه چرخش | 360 درجه |
| زاویه شیب | ±30 درجه |
| ابعاد (L×W×H) | 1400×1315×3056 میلی متر |
| وزن (شامل کانکتور و گیره) | 3870 کیلوگرم |
| بیل مکانیکی مناسب | 32 تا 40 تن |
چرا SV-400 برای آسیای جنوب شرقی، هند و روسیه؟
آسیای جنوب شرقی (گسترش پل، الحاقات کارخانه، ساخت تونل)
-
قابلیت عملیات فضای پایین برای کار در بزرگراه های مرتفع موجود در بانکوک، جاکارتا و مانیل در طول پروژه های تعریض ضروری است.
-
چرخش کامل 360 درجه پیوسته امکان تراز دقیق شمع ها را در مناطق متراکم ساخت و ساز شهری با حداقل تغییر موقعیت بیل مکانیکی فراهم می کند.
-
سر محرک کج دو طرفه به نصب شمع های ورق برای دیواره های کانال و موانع سیل در زوایای مشخص کمک می کند.
-
سیستم تعویض سریع ابزار سوئیچینگ سریع بین شمع های ورق فولادی (برای دیواره های رودخانه) و شمع های لوله (برای پایه پل) را امکان پذیر می کند.
هند (کار بر روی پل هوایی زیر عرشه، راه آهن مترو، سوله های صنعتی)
-
راننده شمع دستگیره جانبیطراحی نیاز به لیدرهای بلند را از بین می‌برد و امکان راندن شمع‌ها را در زیر پل‌های هوایی کم و فضای داخلی انبار که فاصله بالای سرشان کمتر از 4 متر است را می‌دهد.
-
سیستم تعویض سریع ابزار به پیمانکاران این امکان را می‌دهد که بین شمع‌های ورق فولادی (برای پایه‌گذاری) و تیرهای H (برای ستون‌های ساختمانی) در یک محل کار جابجا شوند - در زمان و هزینه‌های تجهیزات صرفه‌جویی می‌شود.
-
چرخش کامل 360 درجه برای کار در مسیرهای خدماتی باریک در شهرهای شلوغ مانند بمبئی و دهلی بسیار ارزشمند است.
-
محدوده فرکانس بالا تا 5000 دور در دقیقه (در SV-400) سرعت بیشتری را برای نفوذ به خاک های مخلوط رایج در دشت های آبرفتی هند فراهم می کند.
روسیه (کارخانه های صنعتی، تعمیرات پل، محوطه های زمستانی محدود)
-
قابلیت عملیات فضای سر کمامکان راندن شمع در داخل محفظه های گرم شده یا زیر جرثقیل های سقفی موجود در کارخانه ها را فراهم می کند - که برای حفظ تولید در طول مقاوم سازی زمستانی ضروری است.
-
سر رانندگی کج دو طرفهبا سیلندرهای هیدرولیک قوی در دماهای زیر صفر عملکرد قابل اعتمادی دارد.
-
سیستم تعویض سریع ابزار زمان از کار افتادگی را هنگام جابجایی بین انواع شمع به حداقل می رساند - به ویژه در مناطق صنعتی دورافتاده که در آن چندین ماشین به راحتی قابل جابجایی نیستند مفید است.
-
چرخش کامل 360 درجه پیوستهتضمین می کند که زمین یخ زده یا تجمع برف مانع از موقعیت یابی نمی شود.
سوالات متداول (سوالات متداول)
Q1: چه چیزی یک راننده شمع دستگیره جانبی را از یک چکش ارتعاشی استاندارد متفاوت می کند؟
A: یک راننده شمع دستگیره جانبی از دو سیستم گیره استفاده می کند: یک گیره جانبی و یک گیره پایین. گیره جانبی شمع را به صورت جانبی می گیرد و به کل مجموعه اجازه می دهد ارتفاع کلی بسیار کمتری داشته باشد. این قابلیت کارکرد فضای پایینی را فراهم می‌کند - می‌توانید شمع‌ها را در فضاهایی با فاصله 3.5 تا 4 متر به صورت عمودی هدایت کنید، که با چکش‌های استاندارد فقط با گیره پایین غیرممکن است.
Q2: آیا SV-400 می تواند شمع ها را در یک زاویه هدایت کند؟
ج: بله. سر محرک دو جهته به شما امکان می دهد چکش را 30± درجه در دو جهت کج کنید. این برای شمع های خمیر (دیوارهای حائل شیب دار)، شمع بندی ورق های ساحلی رودخانه یا جبران زمین ناهموار ایده آل است.
Q3: آیا واقعا چرخش کامل 360 درجه دارد؟
ج: قطعا. چرخش کامل 360 درجه پیوسته از طریق یک حلقه چرخشی دقیق به دست می آید. شما می توانید چکش و شمع را به هر جهتی بدون حرکت بیل مکانیکی بچرخانید - یک مزیت بزرگ در فضاهای محدود.
Q4: سیستم تغییر سریع ابزار چگونه کار می کند؟
A:سیستم تعویض سریع ابزاراز رابط های صندلی استاندارد گیره ای قابل تعویض استفاده می کند. شما به سادگی چند پین را بردارید، فک های گیره (پروفایل شمع ورق فولادی، دستگیره پرتو H، یا گیره لوله) را تعویض کرده و دوباره نصب کنید. کل تغییر کمتر از 10 دقیقه طول می کشد. ابزار خاصی لازم نیست.
Q5: چه اندازه بیل مکانیکی برای SV-400 نیاز دارم؟
پاسخ: SV-400 برای بیل مکانیکی های 32 تا 40 تنی مناسب است. به جریان هیدرولیکی 280-360 لیتر در دقیقه در 32 مگاپاسکال نیاز دارد. مدل‌های سازگار عبارتند از Komatsu PC360–PC400، Hitachi ZX350–ZX400 و Sany SY335–SY395.
Q6: چه نوع شمع را می تواند تحمل کند؟
A: با سیستم تغییر سریع ابزار، SV-400 می تواند:
-
شمع ورق فولادی نوع U و Z (بیشتر پروفیل ها)
-
تیرهای H (فلنج پهن، فلنج متوسط)
-
شمع لوله فولادی دایره ای (قطرهای مختلف)
-
شمع های بتنی پیش ساخته (با لنت های لاستیکی اختیاری)
Q7: قابلیت عملیات فضای پایین به پل چگونه کار می کند؟
پاسخ: هنگام بازسازی یا تعریض پل‌های موجود، اغلب باید شمع‌ها را مستقیماً در زیر عرشه پل هدایت کنید، جایی که فاصله آن تنها 3.5 تا 4 متر است. شمع گردان های سنتی نمی توانند جا شوند. قابلیت عملکرد فضای پایین SV-400 به شما امکان می دهد در زیر عرشه بدون بستن پل به روی ترافیک کار کنید - صرفه جویی زیادی در زمان و هزینه.
Q8: مزیت دامنه فرکانس وسیع (2300-5000 دور در دقیقه) چیست؟
A: فرکانس قابل تنظیم به شما امکان می دهد ارتعاش را با شرایط خاک مطابقت دهید. فرکانس کمتر (2300 دور در دقیقه) برای خاک های سست و نرم. فرکانس بالاتر (تا 5000 دور در دقیقه) برای لایه های متراکم و فشرده. این انعطاف‌پذیری، همراه با سر شیب دو جهته و چرخش کامل 360 درجه پیوسته، SV-400 را به یکی از همه کاره‌ترین درایورهای شمع فضای محدود در بازار تبدیل می‌کند.
Q9: چه تعمیر و نگهداری مورد نیاز است؟
پاسخ: رینگ چرخشی و سیلندرهای شیب دار هر 50 ساعت کارکرد نیاز به روغن کاری دوره ای دارند. رابط های گیره سیستم تعویض سریع ابزار باید پس از 500 ساعت از نظر سایش بررسی شوند. تمام اجزای هیدرولیک از روغن های استاندارد درجه یک بیل مکانیکی استفاده می کنند. اتصال چرخشی فشار بالا برای عمر طولانی با حداقل تعمیر و نگهداری طراحی شده است.
