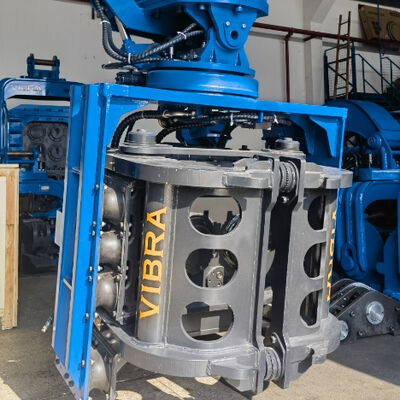

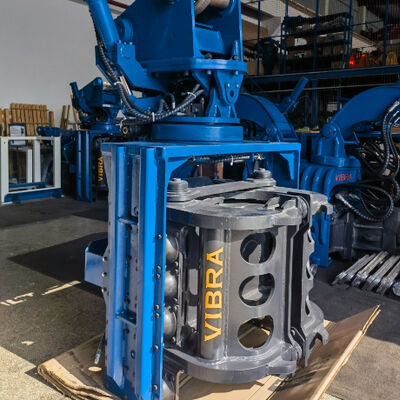

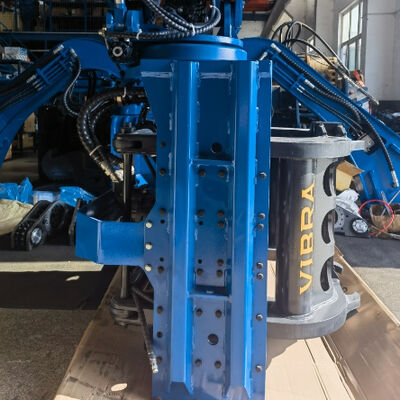

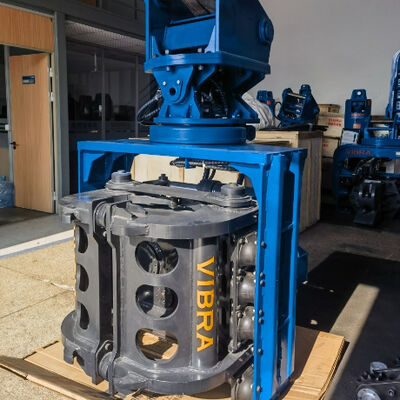

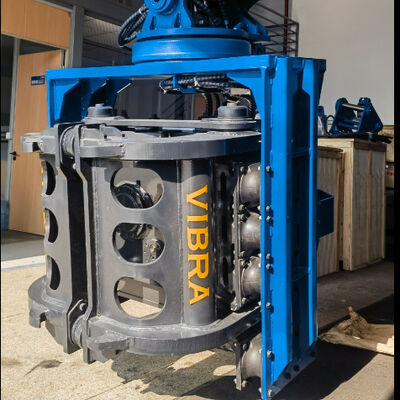

درایور دسته گیری جانبی ٬٬ خروجی ارتعاش فرکانس بالا و راه حل سازگاری با فضای محدود برای حفاری 25-32T
جزئیات محصول
| لحظه عجیب و غریب | 5.6 کیلوگرم | نیروی گریز از مرکز | 558 کیلونی |
|---|---|---|---|
| فرکانس | 2300 تا 3000 دور در دقیقه | نیروی گیره جانبی | 385 KN |
| نیروی گیره پایین | 490 کیلونیوتن | فشار عملیات | 32 مگاپاسکال |
| جریان عملیاتی | 220 تا 280 لیتری/دقیقه | چرخش درجه | 30±360 درجه |
| بیل مکانیکی قابل اجرا | 25 تا 32 تن | ||
| برجسته کردن | دستگاه کوبش شمع جانبی فشرده,دستگاه کوبش شمع برای فضاهای تنگ,دستگاه کوبش شمع ساختمانی جانبی |
||
توضیحات محصول
مقدمه
SV-300 یک درایور شمع دستگیره جانبی تخصصی است - شکلی منحصر به فرد از چکش ارتعاشی هیدرولیک که برای فضای کم سر و فضاهای محدود طراحی شده است. برخلاف درایورهای شمع معمولی که به فاصله عمودی بلند نیاز دارند، SV-300 مستقیماً بر روی بیل مکانیکی های 25 تا 32 تنی نصب می شود و به طور موثر در زیر پل ها، داخل کارخانه ها، در تونل ها و در امتداد خطوط راه آهن کار می کند. به عنوان یک درایور شمع هیدرولیک، مستقیماً به مدار کمکی بیل مکانیکی (32 مگاپاسکال، 220-280 لیتر در دقیقه) متصل می شود و نیاز به بسته برق خارجی را از بین می برد. این دستگاه خروجی ارتعاش با فرکانس بالا (2300-3000 دور در دقیقه) و انرژی ضربه بالا در هر ضربه (نیروی گریز از مرکز 559 کیلونیوتن) را ارائه می‌کند و خاک اطراف را به سرعت مایع می‌کند تا اصطکاک را کاهش دهد و شمع‌ها را با سرعت استثنایی هدایت کند. SV-300 یک راه حل کامل سازگار با فضای محدود است – ارتفاع کلی جمع و جور آن (2923 میلی متر با گیره) و مکانیزم یکپارچه گرفتن کناری آن امکان راندن شمع ها را در فاصله های عمودی تا 3.3 تا 3.8 متر فراهم می کند. یک دستگاه گیره، تعیین موقعیت، رانندگی و استخراج را با رابط گیره قابل تعویض برای شمع های ورق فولادی، تیرهای H و لوله های دایره ای انجام می دهد. SV-300 برای پیمانکارانی که در محیط‌های دارای محدودیت فضا در سراسر آسیای جنوب شرقی، هند و روسیه کار می‌کنند، بهره‌وری و قابلیت اطمینان بی‌نظیری را ارائه می‌دهد.
ویژگی ها و مزایا کلیدی (ادغام 5 کلمه کلیدی)
| ویژگی | سود برای پروژه‌های فضای محدود و فضای محدود |
|---|---|
| راننده شمع دستگیره جانبی | طراحی گیره جانبی نیاز به لیدرهای بلند را بی نیاز می کند. گیره جانبی شمع را می گیرد در حالی که گیره پایینی ثبات بیشتری را فراهم می کند. یک دستگاه کل چرخه شمع بندی را بدون تجهیزات کمکی کامل می کند - ایده آل برای مکان هایی که در آن فضا در بالاترین حد است. |
| خروجی لرزش فرکانس بالا(2300–3000 دور در دقیقه) | چرخه های ارتعاش سریع ساختار خاک را شکسته و اصطکاک را فورا کاهش می دهد. سریعتر از چکش های با فرکانس پایین در خاک های رسی، ماسه ای و مخلوط نفوذ می کند. کنترل فرکانس دو مرحله ای (2300-3000 دور در دقیقه) به اپراتورها اجازه می دهد لرزش را با شرایط زمین مطابقت دهند. |
| درایور شمع هیدرولیکسیستم | اتصال مستقیم به مدار هیدرولیک بیل مکانیکی - بدون نیاز به واحد قدرت خارجی. باعث صرفه جویی در سوخت، هزینه حمل و نقل و نگهداری می شود. این سیستم با سرعت 32 مگاپاسکال با جریان 220-280 لیتر در دقیقه کار می کند که کاملاً با حامل های 25-32 تنی (Komatsu PC300، Hitachi ZX300 و غیره) سازگار است. |
| راه حل سازگاری با فضای محدود | از ابتدا برای فضای سر کم طراحی شده است. ارتفاع کلی فقط 2923 میلی متر (شامل کانکتور و گیره). در زیر عرشه پل، داخل سقف کارخانه، در تونل ها و بین ستون های ساختمان کار می کند. طراحی دسته جانبی ارتفاع چکش را به حداقل می رساند و در عین حال عملکرد کامل را حفظ می کند. |
| انرژی ضربه بالا در هر ضربه(559 کیلونیوتن) | هر چرخه ارتعاش نیروی گریز از مرکز قدرتمند 559 کیلو نیوتن را ایجاد می کند. بر لایه های فشرده، حفره های شن و سنگ سبک غلبه می کند. نفوذ مستقیم شمع را حتی در زمین های سخت تضمین می کند - برای پایه های عمیق و شمع های باربر بسیار مهم است. |
مشخصات اضافی از کاتالوگ:
-
لحظه خروج از مرکز: 5.6 کیلوگرم
-
محدوده فرکانس: 2300-3000 دور در دقیقه (قابل تنظیم)
-
نیروی گیره جانبی: 385 کیلو نیوتن | نیروی گیره پایین: 490 کیلو نیوتن
-
فشار کاری: 32 مگاپاسکال | جریان کار: 220-280 لیتر در دقیقه
-
زاویه چرخش: 360 درجه | زاویه شیب: ± 30 درجه
-
ابعاد (L×W×H): 1343×1230×2923 میلی متر
-
وزن (شامل کانکتور و گیره): 3150 کیلوگرم
-
بیل مکانیکی مناسب: 25-32 تن
پارامترهای فنی - SV-300
| پارامتر | ارزش |
|---|---|
| لحظه عجیب و غریب | 5.6 کیلوگرم |
| نیروی گریز از مرکز | 559 کیلونیوتن |
| محدوده فرکانس | 2300 - 3000 دور در دقیقه |
| نیروی گیره جانبی | 385 کیلونیوتن |
| نیروی گیره پایین | 490 کیلونیوتن |
| فشار کاری | 32 مگاپاسکال |
| جریان کاری | 220 - 280 لیتر در دقیقه |
| زاویه چرخش | 360 درجه |
| زاویه شیب | ±30 درجه |
| ابعاد (L×W×H) | 1343×1230×2923 میلی متر |
| وزن (شامل کانکتور و گیره) | 3150 کیلوگرم |
| بیل مکانیکی مناسب | 25 تا 32 تن |
چرا SV-300 برای آسیای جنوب شرقی، هند و روسیه؟
آسیای جنوب شرقی (افزودن کارخانه، تعریض پل، ساخت تونل)
-
راه حل سازگاری با فضای محدود برای کار در بزرگراه های مرتفع موجود در بانکوک، جاکارتا و مانیل ضروری است. بسیاری از پروژه‌های تعریض نیاز به راندن شمع مستقیماً در زیر عرشه با فاصله کمتر از 4 متر دارند - SV-300 کاملاً جا می‌شود.
-
خروجی ارتعاش با فرکانس بالا، روانگرایی خاک را در خاک رس دریایی نرم به حداقل می رساند، در حالی که انرژی ضربه بالا در هر ضربه تضمین می کند که شمع ها به سرعت به عمق طراحی می رسند.
-
طراحی درایور شمع دستگیره جانبی به اپراتورها اجازه می دهد تا در امتداد دیواره های کانال و کانال های زهکشی بدون تغییر مکان بیل مکانیکی کار کنند.
هند (کار بر روی پل هوایی زیر عرشه، راه آهن مترو، سوله های صنعتی)
-
ادغام درایور شمع هیدرولیک با بیل مکانیکی استاندارد 25-32T هزینه ناوگان را تا 40 درصد در مقایسه با دکل های شمع بندی اختصاصی کاهش می دهد - یک مزیت بزرگ برای پروژه های زیرساختی حساس به قیمت.
-
راه حل انطباق با فضای محدود، حرکت شمع را در داخل انبساط کارخانه که جرثقیل های سقفی یا خرپاهای سقفی فضای عمودی را محدود می کنند، امکان پذیر می کند.
-
انرژی ضربه‌ای بالا در هر ضربه (559 کیلونیوتن) از طریق خاک‌های مختلط - از رسوبات آبرفتی NCR دهلی تا صخره‌های هوازده بنگالورو.
روسیه (بهسازی کارخانه های صنعتی، تعمیرات پل، محوطه های زمستانی)
-
راه حل انطباق با فضای محدود اجازه می دهد تا شمع را در داخل محفظه های موقت گرم شده در طول زمستان، حفظ بهره وری حتی در -30 درجه سانتیگراد.
-
خروجی ارتعاش فرکانس بالا به سرعت از لایه‌های فعال خاک منجمد و منجمد می‌شکند و زمان چرخه را کاهش می‌دهد.
-
درایور شمع هیدرولیک با مهر و موم مقاوم و فولاد درجه بالا به طور قابل اعتماد در سرمای شدید کار می کند. انرژی ضربه بالا در هر ضربه به راحتی بر زمین یخ زده غلبه می کند.
سوالات متداول (سوالات متداول)
Q1: چه چیزی SV-300 را به یک راه حل سازگار با فضای محدود تبدیل می کند؟
پاسخ: رانندگان شمع سنتی به رهبران بلند قد نیاز دارند (اغلب فاصله عمودی 6 تا 10 متر). طراحی درایور شمع دستگیره جانبی شمع ها را به صورت جانبی می گیرد و ارتفاع کلی را به شدت کاهش می دهد. SV-300 با ارتفاع کلی تنها 2923 میلی متر، یک راه حل اختصاصی سازگار با فضای محدود برای زیر عرشه پل ها، فضای داخلی کارخانه ها، تونل ها و زیرگذرهای راه آهن با فاصله کمتر از 4 متر است.
Q2: چگونه خروجی ارتعاش فرکانس بالا عملکرد را بهبود می بخشد؟
پاسخ: خروجی ارتعاش با فرکانس بالا (2300-3000 دور در دقیقه) باعث روان شدن سریع خاک در اطراف شمع می شود و اصطکاک را تا 80 درصد کاهش می دهد. شمع سریعتر، با مقاومت کمتر و با فشار کمتری به بیل مکانیکی نفوذ می کند. کنترل فرکانس دو مرحله ای به شما امکان می دهد برای خاک های سست دور کمتر و برای لایه های متراکم دور در دقیقه بالاتر را انتخاب کنید.
Q3: آیا برای این درایور شمع هیدرولیک به یک بسته برق جداگانه نیاز دارم؟
پاسخ: خیر. SV-300 یک درایور شمع هیدرولیک واقعی است که مستقیماً از مدار کمکی بیل مکانیکی شما کار می کند. دبی مورد نیاز 220 تا 280 لیتر در دقیقه با سرعت 32 مگاپاسکال است - در محدوده بیل مکانیکی 25 تا 32 تنی کوماتسو، هیتاچی، سانی و دیگران. بدون پاور پک خارجی به معنای هزینه کمتر، نگهداری ساده تر و حمل و نقل آسان تر است.
Q4: آیا می تواند شمع ها را در یک زاویه هدایت کند؟
ج: بله. SV-300 دارای یک عملکرد شیب دو طرفه (30± درجه) است که به شمع های خمیر برای دیوارهای حائل، حفاظت از شیب و تقویت حاشیه رودخانه اجازه می دهد. همراه با چرخش 360 درجه، می توانید شمع را در هر جهتی بدون حرکت بیل مکانیکی قرار دهید.
Q5: انرژی ضربه بالا در دنیای واقعی در هر ضربه چقدر است؟
A: انرژی ضربه بالا در هر ضربه نیروی گریز از مرکز 559 کیلو نیوتن است. هر چرخه ارتعاش این نیرو را به سر شمع می رساند. از نظر عملی، می‌تواند شمع‌های ورق فولادی و شمع‌های لوله را تا 12 تا 15 متر در خاک‌های با متراکم متوسط و 8 تا 10 متر در لایه‌های رسی سفت یا سنگ‌ریزه‌ای هدایت کند.
Q6: SV-300 چه نوع شمع هایی را می تواند تحمل کند؟
A: SV-300 با رابط های گیره تغییر سریع اختیاری (که به عنوان لوازم جانبی موجود است)، دسته های زیر را انجام می دهد:
-
شمع های ورق فولادی نوع U و Z (بیشتر پروفیل ها)
-
تیرهای H (فلنج پهن و متوسط)
-
شمع لوله فولادی دایره ای (قطر 200-600 میلی متر)
-
شمع های بتنی پیش ساخته (با لنت های فک لاستیکی)
Q7: سازگاری با فضای محدود چگونه به توانبخشی پل کمک می کند؟
پاسخ: هنگام تقویت یا تعریض یک پل موجود، اغلب نیاز دارید که شمع های جدید را مستقیماً در زیر عرشه که فاصله آن فقط 3.5 تا 4 متر است رانده شوید. شمع گردان های معمولی نمی توانند وارد این فضا شوند. راه حل انطباق با فضای محدود SV-300 به شما این امکان را می دهد که در زیر پل زنده بدون بسته شدن ترافیک کار کنید - باعث صرفه جویی در هفته ها بسته شدن جاده و میلیون ها هزینه انحراف می شود.
Q8: چه تعمیر و نگهداری مورد نیاز است؟
A: سیستم شمع گردان هیدرولیک از روغن هیدرولیک استاندارد بیل مکانیکی استفاده می کند. روغن کاری منظم حلقه چرخان و محورهای شیب هر 50 ساعت توصیه می شود. فک های گیره باید بعد از 500 ساعت کار از نظر سایش بررسی شوند. هیچ ابزار یا آموزش خاصی لازم نیست.
