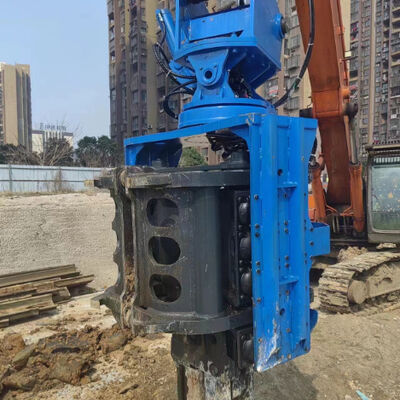

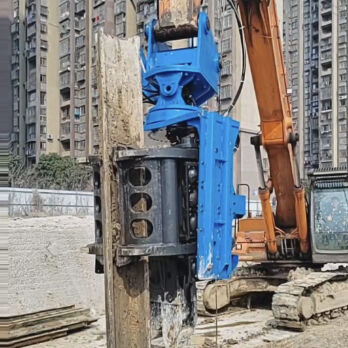

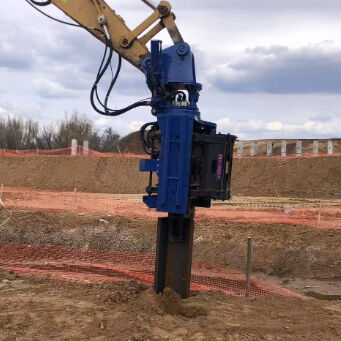

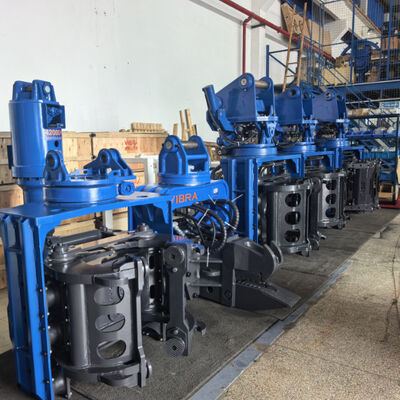

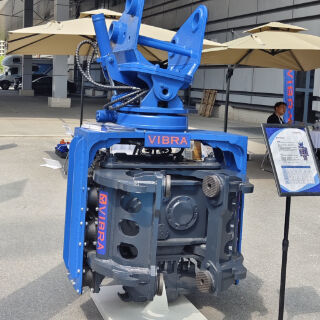

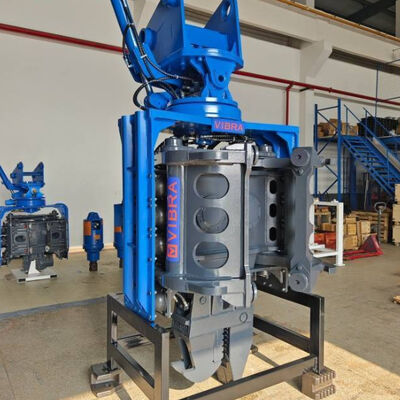

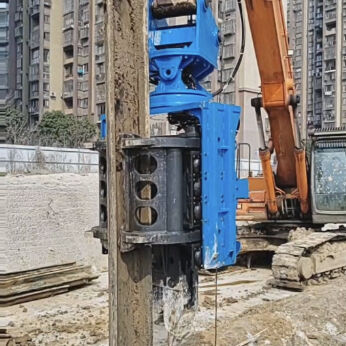

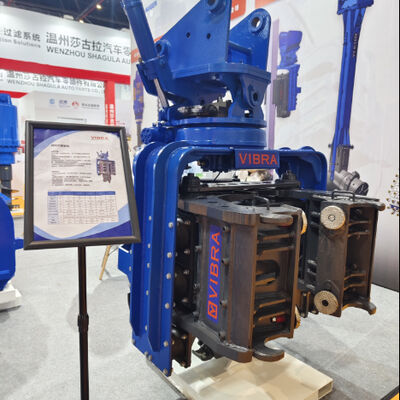

درایور دسته گیری جانبی با چرخش کامل 360 درجه و سر دو طرفه کج رانندگی SV400 برای سایت های کم سر

درایور شمع دستگیره جانبی SV400 یک چکش ارتعاشی هیدرولیک تخصصی است که برای حل سخت ترین مشکلات دسترسی در ساخت فونداسیون طراحی شده است. برخلاف دکل‌های شمع‌بندی سنتی که به دکل‌های بلند و شعاع‌های نوسانی وسیع نیاز دارند، SV400 مستقیماً روی یک بیل مکانیکی استاندارد 32 تا 40 تنی نصب می‌شود. با حداقل تغییر، بیل مکانیکی شما تبدیل به یک ماشین شمع بندی بسیار متحرک می شود. SV400 دارای چرخش پیوسته کامل 360 درجه، هد محرک شیب دو جهته، قابلیت عملکرد با فضای پایین و ساختار فشرده و طراحی فضاهای محدود است. خواه در داخل یک کارخانه موجود، زیر یک پل، بین دو ساختمان یا در یک راهرو شلوغ تاسیسات کار کنید، SV400 شمع بندی دقیقی را بدون کاهش بودجه ارائه می دهد.

چکش های گیره جانبی معمولی اغلب دارای زوایای نوسان محدودی هستند که اپراتورها را مجبور می کند بارها و بارها موقعیت حامل را تغییر دهند. SV400 با چرخش کامل 360 درجه پیوسته این ناکارآمدی را از بین می برد. با استفاده از یک محرک چرخشی هیدرولیک با گشتاور بالا که در براکت اتصال ادغام شده است، چکش می تواند به طور بی پایان در هر جهت بچرخد. این چرخش کامل 360 درجه پیوسته به اپراتور اجازه می‌دهد تا شمع را در هر جهتی تراز کند - برای قفل کردن شمع ورق، شمع‌های گوشه یا تراز کردن تیرهای H با پیچ‌های پایه ضروری است. SV400 همراه با تاب بوم خود بیل مکانیکی، می‌تواند شمع‌ها را با دقت میلی‌متری بدون حرکت دادن مسیرها قرار دهد. برای پروژه‌های مقاوم‌سازی پل‌های روسی یا توسعه ایستگاه‌های متروی هند که فضا در بالاترین حد خود قرار دارد، چرخش مداوم 360 درجه، زمان موقعیت‌یابی را بیش از نصف کاهش می‌دهد.

کار بر روی زمین ناهموار یا سطوح شیبدار اغلب عمودی شمع را به خطر می اندازد. سر محرک شیب دو طرفه SV400 30 ± درجه شیب را در دو محور عمود بر هم (چپ-راست و جلو-عقب) ایجاد می کند. سر محرک کج دو طرفه از دو سیلندر هیدرولیک سنگین استفاده می کند که به طور مستقل زاویه مجموعه گیره را تنظیم می کند. اپراتورها می توانند شمع را دقیقاً به صورت عمودی کج کنند حتی زمانی که بیل مکانیکی در شیب 15 درجه پارک شده است. برای ساخت دیوارهای دریا در آسیای جنوب شرقی یا کارهای پی در دامنه تپه در هند، این سر محرک کج دو جهته تضمین می‌کند که شمع‌های رانده شده با تحمل‌های عمودی دقیق (معمولاً 1:100) مطابقت دارند. عملکرد شیب همچنین به استخراج شمع هایی که در یک زاویه نشسته اند کمک می کند - به سادگی گیره را کج کنید تا با محور شمع مطابقت داشته باشد و بکشید.

بسیاری از پروژه های شمع بندی در زیر موانع بالای سر رخ می دهند: سقف کارخانه، عرشه پل، خطوط برق، یا سازه های پارکینگ. SV400 برای قابلیت کار با فضای پایین با ارتفاع کلی تنها 3056 میلی متر (شامل کانکتور و گیره) طراحی شده است. هنگامی که روی بیل مکانیکی نصب می شود، این ترکیب می تواند در فاصله های کم 4.5 متر کار کند. قابلیت عملیات فضای پایین از دو ویژگی طراحی ناشی می شود: اول، پشته عمودی فشرده واحد ارتعاشی. دوم، توانایی استفاده از گیره پایین به جای رانندگی از بالا. SV400 شامل هر دو گیره جانبی و گیره پایینی است. در فضای سر بسیار کم، اپراتور می تواند شمع را با استفاده از گیره پایینی بلند کند، سپس بدون بالا بردن چکش بالای شمع، آن را به حرکت درآورد. این قابلیت عملکرد با فضای پایین، SV400 را به گزینه مطلوب برای زیرزمین، دیواره های تونل و پروژه های توسعه کارخانه در سراسر روسیه و آسیای جنوب شرقی تبدیل می کند.

ابعاد SV400 تنها 1400 میلی‌متر (L) × 1315 میلی‌متر (W) × 3056 میلی‌متر (H) است - طراحی فضاهای محدود ساختاری بسیار فشرده برای یک چکش لرزشی کلاس 400. فضاهای محدود ساختار فشرده با ادغام درایو چرخشی، سیلندرهای شیب دار و هیدرولیک گیره در یک محفظه تک بلوک به دست می آید. SV400 علیرغم ردپای کوچکش، نیروی گریز از مرکز 656 کیلو نیوتن و ممان خروج از مرکز 6.6 کیلوگرم بر متر را با محدوده سرعت 2300 تا 5000 دور در دقیقه ارائه می کند. این ساختار فشرده فضاهای محدود عملکرد را قربانی نمی کند. می‌توانید شمع‌های ورق فولادی، شمع‌های H (فلنج تا 400 میلی‌متر) و شمع‌های لوله دایره‌ای (قطر تا 600 میلی‌متر) را در خاک‌های متوسط ​​تا سفت برانید یا استخراج کنید. برای مکان‌های شغلی در هسته‌های شهری متراکم هند یا بنادر جزیره‌ای اندونزی با مناطق استراحت محدود، ابعاد جمع‌وجور SV400 به این معنی است که می‌توانید از دروازه‌های باریک مانور دهید و در کوچه‌ها کار کنید.

آسیای جنوب شرقی (تایلند، ویتنام، فیلیپین، اندونزی):

• قابلیت عملیات فضای پایین به شمع بندی زیر جرثقیل های سقفی موجود در کارخانه ها اجازه می دهد.

• فضاهای محدود با ساختار فشرده در محوطه های کانتینر حمل و نقل و قطعات پالایشگاه تنگ قرار می گیرند.

• چرخش کامل 360 درجه پیوسته، اتصال شمع ورق را برای موانع سیل سرعت می بخشد.

هند:

• سر محرک دو طرفه شیب دار، شمع های عمودی را در سواحل شیب دار رودخانه ها و خاکریزهای جاده ها تضمین می کند.

• راننده شمع دستگیره جانبی نیاز به دکل های شمع بندی اختصاصی را از بین می برد - از بیل مکانیکی 35 تنی خود استفاده کنید.

• قابلیت عملیات فضای پایین، شمع بندی در زیرزمین های ساختمان موجود را امکان پذیر می کند.

روسیه:

• چرخش کامل 360 درجه پیوسته در شرایط زیر صفر با مهر و موم های مقاوم در برابر سرما کار می کند.

• فضاهای محدود ساختار جمع و جور امکان حمل و نقل در کامیون های تخت استاندارد را فراهم می کند.

• گیره پایینی محکم انباشته ورق زمین یخ زده را بدون آسیب کنترل می کند.

Q1: آیا SV400 به مارک بیل مکانیکی خاصی نیاز دارد؟
پاسخ: خیر. SV400 با هر بیل مکانیکی استاندارد 32 تا 40 تنی با اتصال سریع یا پین مناسب سازگار است. ما براکت های آداپتور را برای مارک های اصلی (بدون نام بردن از برندهای خاص) ارائه می دهیم.

Q2: چگونه قابلیت عملیات فضای پایین با گیره جانبی کار می کند؟
A: برای فضای سر بسیار کم، از گیره پایینی برای بلند کردن و راندن شمع استفاده کنید. چکش در زیر شمع باقی می ماند. گیره های جانبی برای رانندگی معمولی زمانی که فضای سر اجازه می دهد استفاده می شود.

Q3: آیا می توانم بین انواع مختلف شمع به سرعت تغییر دهم؟
ج: بله. سیستم گیره دارای درج های استاندارد قابل تعویض است. تغییر از شمع ورق به پرتو H با ابزارهای دستی اولیه حدود 10 دقیقه طول می کشد.

Q4: آیا هنگام اتصال شیلنگ ها، چرخش کامل 360 درجه ایمن است؟
پاسخ: منیفولد دوار دارای راهنماهای شیلنگ داخلی و یک چرخ گردان هیدرولیک است که از پیچ خوردگی جلوگیری می کند. در صورت تمایل می توان یک محدود کننده چرخش را نیز تنظیم کرد، اما چرخش مداوم به طور کامل آزمایش شده است.

Q5: سر محرک دو طرفه شیب به چه تعمیراتی نیاز دارد؟
پاسخ: هر 8 ساعت کار پین های تیلت پیوت را چرب کنید. سیلندرهای شیب دار دارای مهر و موم ترلبورگ با درجه بندی 30- تا 80 درجه سانتیگراد هستند. بدون تعمیر و نگهداری خاصی فراتر از مراقبت های هیدرولیکی استاندارد.

Q6: آیا SV400 می تواند شمع ها را استخراج کند و همچنین آنها را هدایت کند؟
ج: قطعا. در حالی که گیره جانبی یا پایینی را محکم گرفته اید، جهت موتور ارتعاشی را برعکس کنید تا کشش به سمت بالا ایجاد شود. ترکیبی از ارتعاش و بالابر بازوی بیل مکانیکی به طور موثر شمع ها را استخراج می کند.

درایور شمع دستگیره جانبی SV400 راه حل نهایی برای شمع بندی در محیط های محدود است. چرخش مداوم 360 درجه و سر محرک دو جهته آن انعطاف پذیری بی نظیری در موقعیت یابی به شما می دهد. قابلیت کار با فضای پایین و فضاهای محدود ساختار فشرده اجازه کار در زیر پل‌ها، داخل کارخانه‌ها و بین ساختمان‌ها را می‌دهد - مکان‌هایی که دکل‌های شمع‌بندی معمولی نمی‌توانند به آنجا بروند. چه در حال مقاوم‌سازی یک کارخانه صنعتی روسی باشید، چه در حال ساختن یک پل در هند یا نصب دیوارهای سیل در جنوب شرقی آسیا باشید، SV400 بیل مکانیکی شما را به یک ماشین شمع‌بندی با کارایی بالا تبدیل می‌کند. برای قیمت کیت نصب و آنالیز ارتعاش خاص سایت با ما تماس بگیرید.
