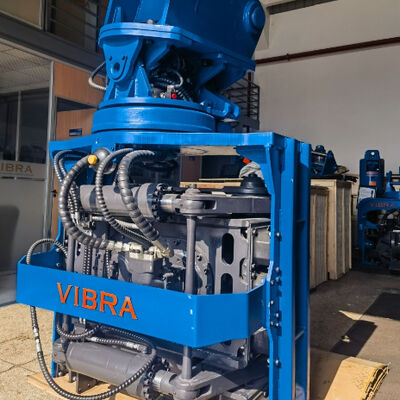

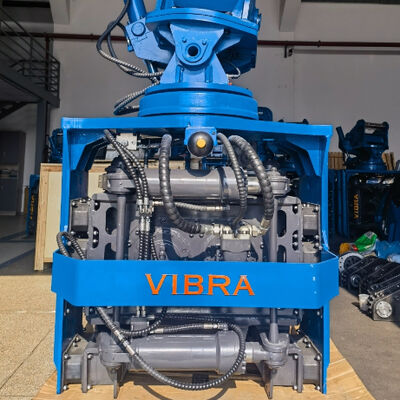

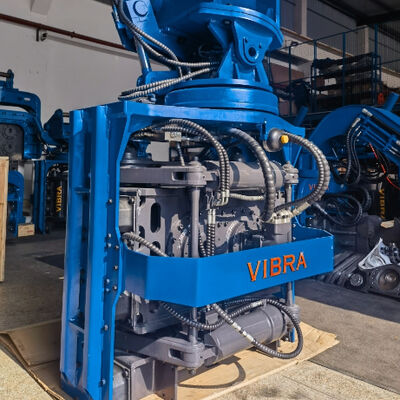

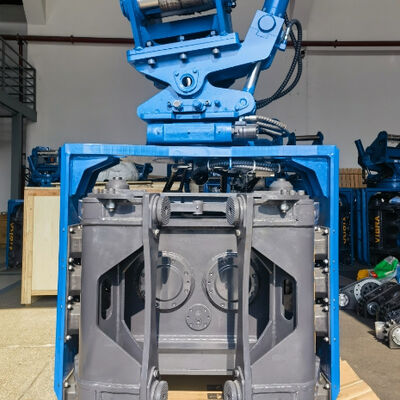

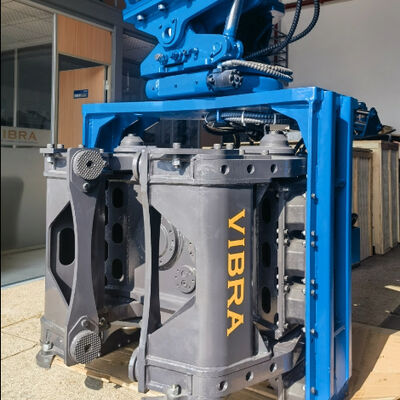

هيدرولیک درایور دسته بندي جانبي برای فضاهای محدود

SV-400 تخصصی استراننده شمع دستگیره جانبی- یک شکل منحصر به فرد از چکش ارتعاشی هیدرولیک که به طور خاص برای کاربردهای فضای کم و فضای محدود طراحی شده است. برخلاف شمع‌کش‌های سنتی که نیاز به فاصله عمودی بلند دارند، SV-400 مستقیماً روی بیل‌های ۳۲ تا ۴۰ تنی نصب می‌شود و شمع‌کشی و استخراج کارآمد را در محیط‌هایی با محدودیت‌های ارتفاع شدید، مانند زیر پل‌ها، داخل کارخانه‌ها، تونل‌ها و در امتداد خطوط راه‌آهن امکان‌پذیر می‌سازد. ویژگی های این دستگاهچرخش کامل 360 درجه پیوستهو سر محرک شیب دو طرفه (±30 درجه)، به اپراتور اجازه می دهد تا شمع را در هر زاویه ای بدون حرکت بیل مکانیکی قرار دهد. SV-400 با قابلیت کار با فضای پایین (ارتفاع کل با گیره: 3056 میلی متر)، می تواند در فضاهایی با ارتفاع 3.5 تا 4 متر کار کند. سیستم تعویض سریع ابزار با رابط‌های گیره استاندارد قابل تعویض، از شمع‌های ورق فولادی، تیرهای H و شمع‌های لوله دایره‌ای - همه با یک دستگاه پشتیبانی می‌کند. SV-400 نیروی گریز از مرکز 658 کیلو نیوتن را ارائه می دهد، در 32 مگاپاسکال کار می کند و به جریان 280-360 L/min نیاز دارد، که آن را به راه حل نهایی برای انباشته شدن فضای محدود در سراسر آسیای جنوب شرقی، هند و روسیه تبدیل می کند.

لحظه خروج از مرکز: 6.6 کیلوگرم

نیروی گریز از مرکز: 658 کیلو نیوتن

محدوده فرکانس: 2300-5000 دور در دقیقه (دو مرحله قابل تنظیم)

نیروی گیره جانبی: 385 کیلو نیوتن | نیروی گیره پایین: 490 کیلو نیوتن

فشار کاری: 32 مگاپاسکال

جریان کار: 280-360 L/min

زاویه چرخش / شیب: 360 درجه / 30 ± درجه

ابعاد (L×W×H): 1400×1315×3056 میلی متر

وزن (شامل کانکتور و گیره): 3870 کیلوگرم

بیل مکانیکی مناسب: 32-40 تن

آسیای جنوب شرقی (گسترش پل، الحاقات کارخانه، ساخت تونل)

• قابلیت عملیات فضای پایین برای کار در بزرگراه های مرتفع موجود در بانکوک، جاکارتا و مانیل در طول پروژه های تعریض ضروری است.

• چرخش کامل 360 درجه پیوسته امکان تراز دقیق شمع ها را در مناطق متراکم ساخت و ساز شهری با حداقل تغییر موقعیت بیل مکانیکی فراهم می کند.

• سر محرک کج دو طرفه به نصب شمع های ورق برای دیواره های کانال و موانع سیل در زوایای مشخص کمک می کند.

هند (کار زیر عرشه بر روی پل هوایی، راه آهن مترو، سوله های صنعتی)

• طراحی درایور شمع دستگیره جانبی، نیاز به لیدرهای بلند را از بین می برد، و امکان راندن شمع ها را در زیر پل های هوایی کم و داخل انبساط های انبار که فاصله بالای سرشان کمتر از 4 متر است، می دهد.

• سیستم تعویض سریع ابزار به پیمانکاران این امکان را می‌دهد که بین شمع‌های ورق فولادی (برای پایه‌گذاری) و تیرهای H (برای ستون‌های ساختمانی) در یک محل کار جابجا شوند - در زمان و هزینه‌های تجهیزات صرفه‌جویی می‌شود.

• چرخش کامل 360 درجه برای کار در مسیرهای خدماتی باریک در شهرهای شلوغ مانند بمبئی و دهلی بسیار ارزشمند است.

روسیه (کارخانه های صنعتی، تعمیرات پل، محوطه های زمستانی محدود)

• قابلیت عملیات فضای پایین به راندن شمع در داخل محفظه های گرم یا زیر جرثقیل های سقفی موجود در کارخانه ها اجازه می دهد - برای حفظ تولید در طول مقاوم سازی زمستانی بسیار مهم است.

• سر محرک کج دو جهته با سیلندرهای هیدرولیک قوی در دماهای زیر صفر عملکرد قابل اعتمادی دارد.

• سیستم تعویض سریع ابزار زمان از کار افتادگی را هنگام جابجایی بین انواع شمع به حداقل می رساند - به ویژه در مناطق صنعتی دورافتاده که در آن چندین ماشین به راحتی قابل جابجایی نیستند مفید است.

Q1: چه چیزی یک راننده شمع دستگیره جانبی را از یک چکش ارتعاشی استاندارد متفاوت می کند؟

A: یک راننده شمع دستگیره جانبی از دو سیستم گیره استفاده می کند: یک گیره جانبی و یک گیره پایین. گیره جانبی شمع را به صورت جانبی می گیرد و به کل مجموعه اجازه می دهد ارتفاع کلی بسیار کمتری داشته باشد. این قابلیت کارکرد فضای پایینی را فراهم می‌کند - می‌توانید شمع‌ها را در فضاهایی با فاصله 3.5 تا 4 متر به صورت عمودی هدایت کنید، که با چکش‌های استاندارد فقط با گیره پایین غیرممکن است.

Q2: آیا SV-400 می تواند شمع ها را در یک زاویه هدایت کند؟

ج: بله. سر محرک دو جهته به شما امکان می دهد چکش را 30± درجه در دو جهت کج کنید. این برای شمع های خمیر (دیوارهای حائل شیب دار)، شمع بندی ورق های ساحلی رودخانه یا جبران زمین ناهموار ایده آل است.

Q3: آیا واقعا چرخش کامل 360 درجه دارد؟

ج: قطعا. چرخش کامل 360 درجه پیوسته از طریق یک حلقه چرخشی دقیق به دست می آید. شما می توانید چکش و شمع را به هر جهتی بدون حرکت بیل مکانیکی بچرخانید - یک مزیت بزرگ در فضاهای محدود.

Q4: سیستم تغییر سریع ابزار چگونه کار می کند؟

A: سیستم تعویض سریع ابزار از رابط های صندلی استاندارد گیره قابل تعویض استفاده می کند. شما به سادگی چند پین را بردارید، فک های گیره (پروفایل شمع ورق فولادی، دستگیره پرتو H، یا گیره لوله) را تعویض کرده و دوباره نصب کنید. کل تغییر کمتر از 10 دقیقه طول می کشد. ابزار خاصی لازم نیست.

Q5: چه اندازه بیل مکانیکی برای SV-400 نیاز دارم؟

پاسخ: SV-400 برای بیل مکانیکی های 32 تا 40 تنی مناسب است. به جریان هیدرولیکی 280-360 لیتر در دقیقه در 32 مگاپاسکال نیاز دارد. مدل‌های سازگار عبارتند از Komatsu PC360–PC400، Hitachi ZX350–ZX400 و Sany SY335–SY395.

Q6: چه نوع شمع را می تواند تحمل کند؟

A: با سیستم تغییر سریع ابزار، SV-400 می تواند:

• شمع ورق فولادی نوع U و Z (بیشتر پروفیل ها)

• تیرهای H (فلنج پهن، فلنج متوسط)

• شمع لوله فولادی دایره ای (قطرهای مختلف)

• شمع های بتنی پیش ساخته (با لنت های لاستیکی اختیاری)

Q7: قابلیت عملیات فضای پایین به پل چگونه کار می کند؟

پاسخ: هنگام بازسازی یا تعریض پل‌های موجود، اغلب باید شمع‌ها را مستقیماً در زیر عرشه پل هدایت کنید، جایی که فاصله آن تنها 3.5 تا 4 متر است. شمع گردان های سنتی نمی توانند جا شوند. قابلیت عملکرد فضای پایین SV-400 به شما امکان می دهد در زیر عرشه بدون بستن پل به روی ترافیک کار کنید - صرفه جویی زیادی در زمان و هزینه.

Q8: چه تعمیراتی برای سیستم شیب و چرخش مورد نیاز است؟

پاسخ: رینگ چرخشی و سیلندرهای شیب دار آب بندی شده و هر 50 ساعت کارکرد نیاز به روغن کاری دوره ای دارد. رابط های گیره سیستم تعویض سریع ابزار باید پس از 500 ساعت از نظر سایش بررسی شوند. تمام اجزای هیدرولیک از روغن های استاندارد درجه یک بیل مکانیکی استفاده می کنند.
